Cosa definisce un attuatore pneumatico pesante?

autore: CHEN

2025-05-12

Nel mondo complesso e spesso impegnativo dei processi industriali, il controllo affidabile del flusso di fluidi e gas è fondamentale. Le valvole sono i gatekeeper, ma sono gli attuatori che danno vita a esse, consentendo il controllo automatizzato, le sostituzioni di sicurezza e l'efficienza del processo. Mentre gli attuatori pneumatici standard servono bene in molte applicazioni, numerosi ambienti industriali presentano condizioni troppo esigenti per i progetti convenzionali. È qui che entrano gli attuatori pneumatici per impieghi pesanti, agendo come robusti cavalli di lavoro progettati per esibirsi in modo affidabile quando tutto è in linea.

Per gli ingegneri, i responsabili della manutenzione e gli specialisti degli appalti, selezionare l'attuatore giusto per applicazioni critiche o aggressive non è solo una questione di trovare un componente; Si tratta di garantire il tempo di attività del processo, migliorare la sicurezza e ridurre al minimo i costi operativi a lungo termine. Questi utenti si preoccupano profondamente delle prestazioni sotto stress, longevità, resistenza agli ambienti ostili e la certezza che l'attuatore funzionerà perfettamente quando necessario.

ProssimoValen TechWill attingendo a approfondimenti tipicamente presenti nelle migliori risorse del settore e informazioni sul produttore, approfondisce ciò che definisce un attuatore pneumatico per impieghi pesanti, perché sono indispensabili nelle applicazioni esigenti, le caratteristiche critiche che li distinguono e le considerazioni chiave per la loro selezione e distribuzione.

Cosa definisce un attuatore pneumatico pesante?

Al centro, un attuatore pneumatico è un dispositivo che converte l'energia dell'aria compressa in movimento meccanico, in genere utilizzato per gestire le valvole (quarto di giro per sfera, farfalla, plug; o lineare per gate, globo). Questo movimento può essere rotante (come girare un albero) o lineare (come spingere o tirare un'asta).

Cosa eleva un attuatore pneumatico standard allo status di "pesante"? La distinzione è non solo di dimensioni, ma fondamentalmente in design, materiali e qualità della produzione. Gli attuatori per impieghi pesanti sono esplicitamente progettati per resistere ed eseguire in modo affidabile in condizioni che causerebbero l'attuazione di attuatori standard prematuramente o malfunzionamento. Questo include:

Output di coppia o forza significativamente più elevata: oltre i requisiti tipici, in grado di gestire valvole grandi o elevate pressioni differenziali.

Durabilità e longevità eccezionali: progettate per una durata del ciclo molto più elevata e resistenza all'usura.

Costruzione robusta: utilizzando materiali più forti, spesso più pesanti.

Resistenza ambientale migliorata: costruita per sopportare estremi di temperatura, corrosione, vibrazione, polvere e umidità.

La necessità di un servizio pesante deriva direttamente dalla natura critica e dalla gravità delle moderne applicazioni industriali. Sono un investimento in affidabilità e sicurezza, essenziali per prevenire costosi tempi di inattività, incidenti ambientali o pericoli per la sicurezza.

Perché gli attuatori di servizi pesanti sono essenziali?

Comprendere perché sono necessari attuatori per impieghi pesanti rivela ciò che gli utenti si preoccupano veramente quando cercano questi prodotti. Si riduce alle esigenze inflessibile degli ambienti e dei compiti che devono affrontare.

A. Operando in ambienti gravi - Sopravvivenza e affidabilità in punti difficili

Molti processi industriali si verificano in luoghi intrinsecamente ostili ai macchinari. Gli attuatori per impieghi pesanti sono costruiti per sopravvivere e operare in modo coerente in queste condizioni:

Temperature estreme: dal freddo gelido delle condotte artiche o delle piante criogeniche (-40 ° C e inferiore) al calore intenso vicino a forni o a vapore (+80 ° C e oltre). I sigilli standard diventano fragili o si degradano rapidamente al di fuori di gamme moderate. Gli attuatori per impieghi pesanti dispongono di materiali di tenuta specializzati e ad alte prestazioni (come gamma di vari a temperatura larga, HNBR o composti proprietari) e costruzioni che ospitano l'espansione e la contrazione termiche.

Atmosfere corrosive: piante chimiche, piattaforme di petrolio e gas offshore, cartiere e cartiere e impianti di trattamento delle acque reflue spesso hanno atmosfere cariche di vapori corrosivi, spruzzo salino o umidità elevata. Senza una protezione adeguata, i corpi degli attuatori, gli elementi di fissaggio e le parti interne possono corrodere rapidamente, portando a perdite, cuscinetti e insufficienza strutturale. Le unità pesanti impiegano robusti rivestimenti esterni (ad es. Epoxies multistrato, vernici specializzate), materiali resistenti alla corrosione come acciaio inossidabile per alberi e chiusure o persino corpi realizzati interamente in leghe resistenti alla corrosione.

Luoghi pericolosi: industrie come petrolchimiche, petrolifere e gas, minerario e lavorazione del grano coinvolgono gas esplosivi o polvere combustibili. Le attrezzature in queste aree non devono fornire una fonte di accensione. Gli attuatori per impieghi gravi, sebbene non i dispositivi elettrici stessi, sono componenti all'interno di un sistema. I loro accessori di controllo associati (valvole a solenoidi, interruttori di limite) devono rispettare le rigorose certificazioni dell'area pericolosa (Atex, IECEX, valutazioni NEMA come Classe I, Divisione 1 e 2; Classe II, Divisione 1 e 2). Il design dell'attuatore stesso deve prevenire l'arco interno (non tipico per pneumatico) e, soprattutto, mantenere l'integrità abitativa e le temperature di superficie sicure se situate all'interno di queste zone. La loro solida costruzione contribuisce a soddisfare questi rigorosi standard.

Vibrazione e shock elevati: le apparecchiature installate su condutture, compressori, pompe o skid mobili sono soggette a vibrazioni costanti o shock occasionali. Gli attuatori standard possono soffrire di elementi di fissaggio allentati, usura dei sigilli e affaticamento dei componenti interni. I design per impieghi pesanti sono dotati di robuste interfacce di montaggio, componenti interni robusti e chiusura di alta qualità per mantenere l'integrità in carichi dinamici.

Dust, sporco e umidità: impianti di cemento, operazioni minerarie, impianti di trasformazione degli alimenti e installazioni esterne espongono attuatori a particolati e acqua nell'aria. L'ingresso di questi contaminanti può arealare le guarnizioni, corrodere le superfici interne e le parti mobili di intasamento. Gli attuatori per impieghi pesanti presentano una protezione da ingresso superiore (valutazioni IP come IP66, IP67, IP68 che indicano protezione contro polvere e potenti getti d'acqua o immersione) e guarnizioni di raschietto spesso robuste per mantenere pulito l'interno.

Le aziende specializzate in soluzioni resilienti comprendono intimamente queste sfide ambientali.Valen Tech(//www.valen-tech.com/), ad esempio, sottolinea che i loro attuatori sono progettati per la resistenza in condizioni impegnative, evidenziando l'uso di materiali e caratteristiche di progettazione specificamente mirate a combattere la corrosione, gli estremi di temperatura e gli ambienti pericolosi. Questo focus affronta direttamente una preoccupazione principale degli utenti in questi settori.

B. Gestione dei requisiti di prestazione esigenti - potenza, velocità e durata del ciclo

Oltre alla sopravvivenza ambientale, sono costruiti attuatori per impieghi pesanti per cicli di lavoro faticosi.

Output ad alta coppia/forza: questo è spesso l'identificatore più immediato di un attuatore pesante. L'automazione di grandi valvole (ad es. Una valvola a farfalla da 48 "o una valvola a sfera da 24" ad alta pressione) richiede una coppia enorme per superare l'attrito statico, la pressione differenziale attraverso il sedile e la resistenza alla tenuta. Gli attuatori per impieghi pesanti raggiungono questo obiettivo attraverso fori di cilindri più grandi (che generano più forza lineare) e collegamenti meccanici altamente efficienti (come il giogo scozzese) progettati per massimizzare l'uscita della coppia in cui la valvola ne ha maggiormente bisogno (spesso all'inizio e alla fine della corsa per non perdere e sedere la valvola).

Ciclismo frequente: alcuni processi automatizzati richiedono che le valvole aprivano e chiudessero centinaia o migliaia di volte al giorno, aggiungendo fino a milioni di cicli durante la durata della vita dell'attrezzatura. Gli attuatori standard non sono costruiti per questo tipo di stress ripetitivo. Gli attuatori per impieghi pesanti incorporano materiali resistenti all'usura, superfici cuscinetti migliorati e progetti di tenuta ottimizzati per la durata del ciclo esteso, riducendo significativamente la frequenza di manutenzione e sostituzione.

Velocità operativa rapida: mentre gli attuatori pneumatici sono generalmente rapidi, mantenendo un funzionamento costante e rapido sotto carico pesante o contro una resistenza significativa richiede un design robusto che minimizza l'attrito interno e può gestire alti tassi di flusso d'aria senza compromettere l'integrità.

C. Applicazioni critiche e relative alla sicurezza - Sicurezza, tempo di attività e riduzione del rischio

In molti settori, l'automazione delle valvole è legata direttamente alla sicurezza e al controllo critico dei processi.

Sistemi di arresto di emergenza (ESD): questi sistemi devono funzionare istantaneamente e in modo affidabile quando chiamati, anche se sono rimasti inattivi per mesi o anni. Ciò richiede attuatori con sigilli che non si attaccano o si degradano nel tempo e i meccanismi garantiti per accarezzarsi completamente e rapidamente al comando. I meccanismi di restituzione della molla per fallimento sono fondamentali qui, garantendo che la valvola si sposta in una posizione sicura (aperta o chiusa) al momento della perdita del segnale dell'aria o della potenza, un requisito centrale per attuatori per impieghi pesanti in questi ruoli.

Controllo dei processi nelle infrastrutture critiche: industrie come la produzione di energia, la trasmissione di petrolio e gas e il trattamento delle acque non possono permettersi tempi di inattività non pianificati. Un fallimento dell'attuatore può fermare la produzione, causare significative perdite finanziarie o influire sui servizi pubblici. Gli attuatori per impieghi pesanti forniscono la garanzia dell'affidabilità necessaria in queste applicazioni ad alto contenuto di poste.

Le applicazioni che richiedono una lunga durata con una manutenzione minima: posizioni di pipeline remote, piattaforme offshore o aree inaccessibili all'interno di un impianto richiedono attrezzature che possono funzionare in modo affidabile per periodi prolungati senza intervento. La durata intrinseca e la lunga durata del ciclo di attuatori per impieghi pesanti riducono la necessità di frequenti ispezioni e viaggi di manutenzione in queste posizioni difficili.

In definitiva, la necessità di attuatori pneumatici per impieghi pesanti deriva da applicazioni in cui il fallimento non è semplicemente un'opzione, in cui l'ambiente operativo non perdona o in cui le esigenze fisiche pure superano le capacità delle attrezzature standard. Gli utenti riconoscono che il costo iniziale più elevato è un investimento necessario per garantire la sicurezza, l'affidabilità e l'efficienza operativa a lungo termine.

Quali sono le caratteristiche chiave che definiscono attuatori pneumatici

Per soddisfare i requisiti rigorosi delineati sopra, gli attuatori pneumatici per impieghi pesanti incorporano caratteristiche di design specifiche e utilizzano materiali superiori. Queste sono le caratteristiche che gli utenti esaminano quando si valutano le opzioni.

A. Costruzione e materiali robusti

Corpo e alloggi: a differenza degli attuatori standard spesso realizzati in alluminio più leggero o materie plastiche, le versioni pesanti usano comunemente in ghisa, ferro duttile, acciaio al carbonio fabbricato o leghe resistenti alla corrosione a parete spessa come l'acciaio inossidabile. Questi materiali forniscono immensa resistenza, rigidità e resistenza intrinseca all'impatto fisico e, in caso di acciaio/ferro, sono più compatibili con la saldatura o le modifiche se necessario. La massa e lo spessore trasparenti contribuiscono alla durata e alla stabilità sotto carico e vibrazioni.

Componenti interni: il pistone, il rack, il pignone, il giogo e gli ingranaggi sono il cuore dell'attuatore, sottoposti a forze e attrito alte. I design per impieghi pesanti utilizzano leghe ad alta resistenza, acciaio spesso trattato con calore, ferro duttile o boccole di bronzo, progettate per cuscinetti ad alto carico e resistenza all'usura su milioni di cicli.

Albero e accoppiamenti: l'albero di uscita, che si collega allo stelo della valvola, deve resistere a carichi torsionali e radiali significativi. Questi sono in genere realizzati con leghe in acciaio ad alta resistenza, spesso inossidabile, di dimensioni sostanziali e accusate di precisione. Il meccanismo di accoppiamento allo stelo della valvola è robusto, progettato per garantire un contraccolpo zero e un trasferimento di coppia affidabile.

Fissante: i bulloni standard possono allentare in vibrazione o corrodere. Gli attuatori per impieghi pesanti usano bulloni di alto grado (ad es. ASTM A193 Grado B7 per borchie, A194 Grado 2H per i dadi, spesso in acciaio inossidabile per resistenza alla corrosione) e meccanismi di bloccaggio sicuri per prevenire l'allentamento.

B. Tecnologia di tenuta superiore per la protezione ambientale e la longevità

Le foche sono fondamentali per mantenere l'integrità della pressione dell'aria e impedire ai contaminanti ambientali di entrare nell'attuatore. Le applicazioni pesanti richiedono di più dai sigilli.

Materiali di tenuta avanzata: guarnizioni standard di gomma nitrile (BUNA-N) hanno una temperatura limitata e una resistenza chimica. Gli attuatori per impieghi pesanti usano guarnizioni realizzate con materiali come FKM (fluoroelastomer, spesso marchiato come viton®), HNBR (gomma di butadiene nitrile idrogenata), PTFE (politetrafruoroetilene) o miscele PTFE, scelte specificamente per la compatibilità con sostanze chimiche di processo, temperature estreme e vita operativa più lunga.

Più superfici di tenuta e tergicristalli: i disegni spesso incorporano elementi di tenuta ridondanti sul pistone e sull'albero. Le guarnizioni robuste del tergicristallo o del raschietto sono essenziali sull'asta del pistone o sull'albero per evitare polvere, sporcizia, ghiaccio o umidità da disegnare nel corpo dell'attuatore durante il funzionamento.

Valutazioni IP e NEMA elevate: queste valutazioni certificano la resistenza dell'attuatore all'ingresso di oggetti solidi (polvere) e all'acqua. Le unità pesanti in genere incontrano IP66 (polvere, protette contro potenti getti d'acqua), IP67 (a tenuta di polvere, protetta contro l'immersione temporanea), o persino IP68 (polvere, protetta contro l'immersione continua) e corrispondente valutazioni NEMA (EG, NEMA 4, 4x, 6, 6p), cruciale per gli ambienti esterni.

C. Valore altemio / minor costo totale di proprietà

La durata della vita di un attuatore è misurata nei cicli. Le unità pesanti sono progettate per milioni di cicli, mentre le unità standard possono essere valutate per alcune centinaia di migliaia o meno.

Progettazione a bassa attrezzatura: lavorazione di precisione, uso di rivestimenti a bassa frizione (come superfici impregnate di PTFE) o cuscinetti specializzati (boccole, cuscinetti a rulli) minimizzano l'usura sulle parti in movimento, estendendo la vita e garantendo il funzionamento più fluido.

Margini di progettazione generosi: i componenti sono spesso progettati con un fattore di sicurezza significativo, il che significa che possono gestire carichi ben oltre la loro valutazione dichiarata senza riscontrare affaticamento prematuro.

Test e validazione: i produttori affidabili testano rigorosamente i loro attuatori per impieghi pesanti in condizioni difficili simulate e per conteggi di cicli estesi per convalidare le loro valutazioni della durata della vita.

D. Meccanismo di uscita di coppia ad alta coppia potenza sufficiente

La capacità di generare una coppia elevata è fondamentale. Questo si ottiene attraverso:

Dimensione del cilindro ottimizzato: la forza lineare generata da un pistone è direttamente proporzionale alla sua superficie (dimensione del foro) e alla pressione dell'aria. Gli attuatori per impieghi pesanti utilizzano cilindri a foro più grandi per produrre una forza elevata.

Collegamenti meccanici efficienti: la progettazione del meccanismo che converte la forza del pistone lineare in coppia rotante (come il giogo scozzese o il rack e il pignone) è ottimizzata per l'efficienza e la resistenza. I disegni di giogo scozzesi sono particolarmente efficaci nel fornire una coppia elevata alle estremità della corsa, ideale per la coppia di fuga.

E. Protezione del personale e delle piante

La sicurezza è fondamentale, specialmente nelle applicazioni critiche.

Ritorno a molla affidabile: per il funzionamento del fallimento, gli attuatori ad azione singola (ritorno a molla) sono fondamentali. Usano potenti molle per spostare la valvola in una posizione sicura predeterminata (aperta o chiusa) se si perde la pressione dell'aria. Il design deve garantire che le molle siano robuste, resistenti alla corrosione e contenute in modo sicuro all'interno del corpo dell'attuatore.

Sostituzione manuale per impieghi pesanti: in caso di guasto totale del sistema (aria e potenza), potrebbe essere necessario il funzionamento manuale. Gli attuatori per impieghi pesanti offrono robuste opzioni di sovraccarico manuale, in genere cambi (ruote a mano) o pompe a mano idrauliche, progettate per superare la stessa coppia ad alta valvola dell'attuatore stesso. Questi meccanismi sono costruiti per resistere a un uso intenso e sono spesso stringiti per prevenire il back-guida durante il funzionamento alimentato.

Produttori comeValen Tech(//www.valen-tech.com/) Concentrati pesantemente su queste caratteristiche, sottolineando l'uso di materiali di alta qualità come ghisa e acciaio, soluzioni di tenuta avanzate su misura per ambienti difficili e design meccanici robusti come il giogo scozzese per garantire una coppia elevata e una durata eccezionale. Le loro specifiche del prodotto descrivono in dettaglio le scelte materiali e le valutazioni ambientali, affrontando direttamente queste preoccupazioni principali degli utenti.

Quali sono i tipi comuni di attuatori pneumatici pesanti

Mentre esistono vari meccanismi, due tipi dominano il mercato degli attuatori pneumatici rotanti pesanti:

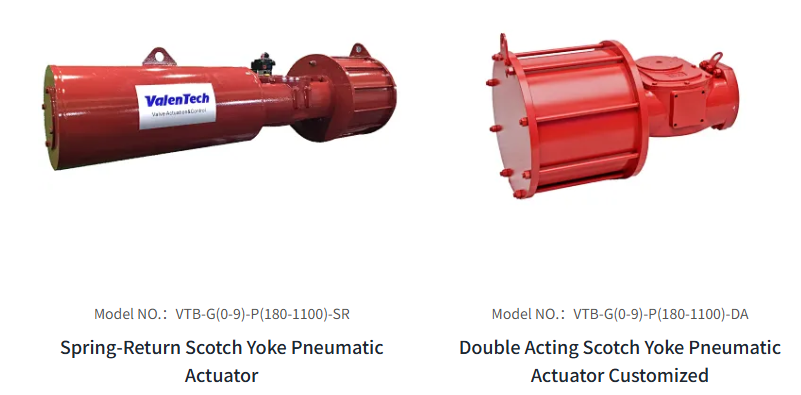

A. Attuatori di giogo scozzesi - coppia alta per grandi valvole

Principio: un pistone si muove in modo lineare, guidando un perno che viene catturato all'interno di un giogo scosto. Mentre il pistone si muove, il perno che scorre all'interno del giogo provoca la ruota del giogo e l'albero di uscita collegato.

Applicazione pesante: questo meccanismo produce intrinsecamente una coppia molto elevata all'inizio e alla fine della corsa, che è perfettamente adatto per automatizzare le valvole come sfere di grandi dimensioni, spine e valvole a farfalla che hanno requisiti di coppia di breakout e posti a sedere. La loro natura robusta li rende ideali per le applicazioni più grandi e esigenti in petrolio e gas, petrolchimica e generazione di energia.

Caratteristiche: noto per immenso potere e durata. Disponibile nei progetti di giogo simmetrico (coppia più coerente) o giogo conto (coppia più alta alle estremità della corsa) per abbinare le curve di coppia della valvola. Tendono ad essere più grandi e più pesanti di rack e pignone per una determinata coppia, specialmente a pressioni più basse.

Costruzione: quasi esclusivamente costruito in ghisa pesante o acciaio fabbricato a causa delle alte forze coinvolte.

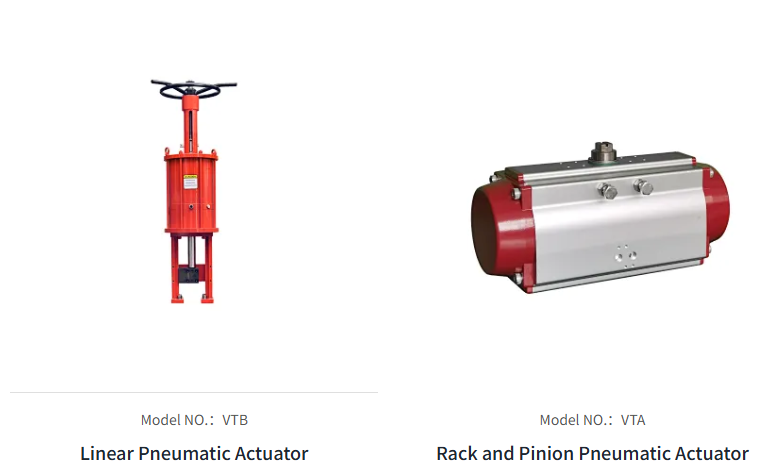

B. Attuatori di rastrelliere pesanti e pignoni - Potenza compatta e cicli elevati

Principio: uno o due pistoni sono attaccati a un rack di ingranaggi lineari. Mentre il pistone (i) si muove, il rack si intreccia e gira un ingranaggio del pignone sull'albero di uscita, convertendo il movimento lineare in rotante.

Applicazione pesante: versioni ridimensionate di design standard, costruite con materiali molto più pesanti, ingranaggi più forti e cilindri più grandi. Utilizzato per le valvole di giri da un quarto di medio-grande a medio (palla, farfalla) in una vasta gamma di settori.

Caratteristiche: generalmente più compatto e più leggero del giogo scozzese per coppia equivalente in applicazioni per impieghi pesanti da basso a medio. Fornire un'uscita di coppia più costante per tutta la corsa (in particolare i design simmetrici), rendendoli adatti sia per il controllo on/off e modulanti. Può essere un ciclismo molto veloce quando costruito per la durata.

Costruzione: le versioni pesanti utilizzano materiali robusti come ferro duttile, acciaio o alluminio per impieghi pesanti, con ingranaggi in acciaio induriti.

Mentre esistono altri tipi come attuatori di pistone lineari per le valvole di gate o globali che richiedono un movimento lineare e attuatori di diaframma per il controllo modulante (in cui "pesi pesanti" si riferisce spesso alla movimentazione delle pressioni o alla robustezza del materiale del diaphragm), la potenza di automobile di mezzi di allevamento), la potenza di automobile di scaffali di rimozione e la riduzione dei quarti di automobili e il mandato di restio per il filo di rimozione. Aziende comeValen Tech(//www.valen-tech.com/) offrono serie specifiche su misura per applicazioni per impieghi pesanti, tra cui robusti progetti di giogo scozzesi noti per le loro capacità di coppia elevata in applicazioni critiche.

Criteri di selezione critica per attuatori per il servizio pesante

Scegliere l'attuatore pesante corretto è una decisione ingegneristica critica. Gli utenti devono valutare meticolosamente diversi fattori per garantire che l'attuatore selezionato si esibirà in modo affidabile e sicuro durante la durata di vita prevista.

A. Calcolo del requisito di coppia/forza accurata: funzionerà? È abbastanza potente?

Questo è il passo più critico e in cui molti guasti di automazione hanno origine se non fatti correttamente.

Comprendere la coppia della valvola: diversi tipi di valvole, dimensioni e pressioni operative richiedono coppie molto diverse. Per le valvole rotanti, devi sapere:

Coppia di fuga: la coppia più alta richiesta per dissipare la valvola dalla posizione completamente chiusa o completamente aperta, superando l'attrito del sedile e la pressione differenziale.

Coppia di corsa: la coppia richiesta per spostare la valvola attraverso il suo viaggio dopo aver rotto.

Coppia di posti a sedere: la coppia richiesta per ospitare saldamente la valvola in posizione chiusa.

Applicare i fattori di sicurezza: non dimension mai un attuatore esclusivamente sulla coppia teorica della valvola. Applicare sempre un fattore di sicurezza (in genere il 25-50% per le applicazioni standard, più elevato per i sistemi pesanti, critici o di invecchiamento-il 50-100% non è raro nel servizio grave) per tenere conto:

Variazioni nelle tolleranze di produzione delle valvole.

Indossare e invecchiamento della valvola e dell'attuatore.

Potenziali detriti nella linea che colpiscono il movimento della valvola.

Fluttuazioni nella pressione di alimentazione dell'aria.

Effetti di temperatura su guarnizioni e lubrificanti.

La necessità di un funzionamento affidabile su milioni di cicli.

Match Actuator Output: l'uscita di coppia pubblicata dell'attuatore alla pressione dell'aria minima disponibile deve soddisfare la coppia della valvola richiesta calcolata incluso il fattore di sicurezza. Per gli attuatori ad azione singola (ritorno a molla), sia la coppia di razza d'aria che la coppia a molla devono essere sufficienti durante la corsa.

Produttori affidabili comeValen Tech(//www.valen-tech.com/) Fornire grafici di coppia dettagliati per i loro attuatori e offrire software di supporto e dimensionamento ingegneristico per aiutare i clienti a calcolare accuratamente i requisiti e selezionare l'attuatore di dimensioni adeguate con i margini di sicurezza necessari. La sottolineatura di un attuatore pesante è una garanzia di fallimento prematuro.

B. Caratteristiche disponibili per l'alimentazione dell'aria

Intervallo di pressione: gli attuatori sono in genere classificati per un intervallo di pressione d'aria specifica (ad es. 40-120 psi). La pressione minima disponibile determina la coppia/forza raggiungibile. Assicurarsi che la pressione dell'aria vegetale minima soddisfa i requisiti dell'attuatore più i minimi dei componenti di controllo.

Portata: per un rapido funzionamento di grandi attuatori, è necessario un flusso d'aria sufficiente. Ciò influisce sul dimensionamento delle tubazioni a monte, delle valvole del solenoide e delle unità di preparazione dell'aria.

Qualità dell'aria: mentre le unità pesanti sono più tolleranti, è fondamentale fornire aria pulita, secca e regolata (lezioni di qualità ISO 8573-1). L'umidità, l'olio e le particolamenti riducono significativamente la vita di tenuta e componente.

C. Requisiti di velocità operativa

È necessario considerare il tempo richiesto per la valvola aperta o chiusa. La dimensione dell'attuatore, la pressione dell'aria e la portata dell'aria in/fuori dalle camere dell'attuatore (governata da tubazioni e dimensionamento della valvola del solenoide) influenzano tutti la velocità. I controller di velocità (come i limiti di scarico o linea di alimentazione) possono essere aggiunti ma devono essere utilizzati attentamente in quanto possono influire sulla coppia efficace.

D. Garantire prestazioni a lungo termine in posizione

Rivisitando gli ambienti gravi discussi in precedenza, questi diventano input chiave per la selezione:

Temperatura: specificare le temperature ambiente minime e massime è essenziale per scegliere i materiali di tenuta appropriati e considerare l'espansione/contrazione del materiale.

Corrosione: la composizione atmosferica determina il livello necessario di protezione della corrosione esterna e interna (rivestimenti, materiali).

Classificazione dell'area pericolosa: richiede la selezione di attuatori e tutti gli accessori con certificazioni appropriate (Atex, IECEX, NEMA) per il gruppo di gas specifico, il tipo di polvere e la zona/divisione.

Protezione dell'ingresso: specificare la valutazione dell'IP o del contenitore NEMA richiesto garantisce protezione contro polvere e umidità.

E. Il controllo e la segnalazione necessitano di integrazione nel sistema di controllo

ON/OFF vs. modulazione: l'applicazione richiede un semplice posizionamento aperto/chiuso (ON/OFF) o un posizionamento intermedio preciso in base a un segnale di controllo (modulante)? Il controllo modulante richiede un posizionatore.

Requisiti di fallimento: una posizione di fail-safe è necessaria al momento della potenza o della perdita d'aria? In tal caso, è richiesto un attuatore a singolo azione (restituzione a molla) e deve essere specificata la direzione del fallimento (aperta o chiusa).

Segnali di feedback: è necessaria l'indicazione dello stato remoto? Ciò richiede interruttori di limite o trasmettitori di posizione. Per le aree pericolose, questi accessori devono anche essere certificati.

F. Interfaccia della valvola e adattamento fisico di montaggio

Compatibilità con gli standard della flangia di montaggio della valvola (ad es. ISO 5211 per attuatori rotanti) e la connessione dello stelo della valvola (dimensione, forma, chiave di chiave) è fondamentale per una corretta installazione e trasferimento di coppia affidabile. Gli attuatori a servizio pesante progettati per valvole grandi richiedono spesso staffe di montaggio personalizzate o accoppiamenti a causa delle forze pura coinvolte e delle dimensioni delle valvole non standard.

G. Costo totale di proprietà della vita e manutenzione previsto (TCO)

Considera il numero richiesto di cicli durante la vita pianificata dell'attrezzatura. Scegli un attuatore con una durata del ciclo nominale che supera questo requisito.

Valuta la facilità di manutenzione. Le foche sono facilmente sostituibili nel campo? L'attuatore richiede la lubrificazione? I progetti pesanti spesso danno la priorità alla durata per estendere gli intervalli di manutenzione, contribuendo a un TCO più basso nonostante un prezzo di acquisto iniziale più elevato.

H. Standard di qualità, sicurezza e settore

Verificare che il produttore aderisca agli standard di gestione della qualità come ISO 9001.

Verificare la presenza di certificazioni specifiche dell'applicazione (ad es. Standard API per petrolio e gas) e certificazioni di sicurezza (valutazione SIL se parte di un sistema strumentato di sicurezza).

Assicurarsi che siano necessarie area pericolosa e certificazioni di pressione (Atex, IECEX, NEMA, PED).

La selezione di un attuatore pesante richiede una revisione completa delle richieste e delle condizioni ambientali specifiche dell'applicazione. Lavorare a stretto contatto con fornitori esperti comeValen Tech(//www.valen-tech.com/) Chi può fornire dati tecnici dettagliati, supporto per l'applicazione e garantire che le certificazioni pertinenti siano soddisfatte sia altamente utile nel navigare in questo processo complesso.

Accessori essenziali e componenti di controlloDiAttuatori pneumatici pesanti

Un attuatore pesante fa parte di un sistema. Il suo funzionamento affidabile dipende fortemente dalla qualità e dall'idoneità dei componenti e degli accessori di controllo associati.

A. Unità di preparazione dell'aria (FRL): protezione dell'investimento

Anche l'attuatore più robusto beneficia significativamente dall'aria pulita, secca e regolata. I filtri rimuovono particellati e umidità; I regolatori assicurano la pressione operativa corretta e stabile; e i filtri di carbone possono rimuovere gli aerosol di olio. Investire in FRL di alta qualità a valle della fornitura di aria principale estende notevolmente la durata della vita dell'attuatore e della solenoide.

B. Valvole del solenoide: controllo dell'attuatore

Queste valvole elettro-pneumatiche controllano il flusso di aria compressa alle camere dell'attuatore, dettando il suo movimento. Per le applicazioni pesanti, la valvola del solenoide deve essere affidabile quanto l'attuatore stesso. I fattori di selezione chiave includono la tensione appropriata, il consumo di energia, la portata (valore CV sufficiente per l'accarezzatura rapida), la valutazione del recinto che corrisponde all'ambiente (compresa la certificazione dell'area pericolosa) e una solida leva di sovraccarico manuale per messa in servizio e risoluzione dei problemi.

C. Rapporti: controllo di precisione per modulare

Utilizzati con attuatori modulanti, i posizionatori ricevono un segnale di controllo (ad es. 4-20 mA) e controllano con precisione il flusso d'aria sull'attuatore per spostare la valvola in una posizione proporzionale. Per le applicazioni pesanti, il posizionatore deve essere robusto, resistente alle vibrazioni e all'ambiente e offrire l'accuratezza e le funzionalità richieste (ad es. Diagnostica nei posizionatori digitali intelligenti). Devono anche essere valutati per aree pericolose, se applicabile.

D. Interruttori di limite / indicatori di posizione: monitoraggio e feedback dello stato

Questi forniscono segnali elettrici o di rete remoti che indicano le posizioni aperte, chiuse o intermedie della valvola. Essenziale per il monitoraggio dei processi e l'interblocco. In ambienti pesanti, gli interruttori e gli indicatori devono essere robusti, resistenti alle vibrazioni e trasportare le necessarie certificazioni ambientali e pericolose. I tipi includono indicatori meccanici, di prossimità (induttivo, magnetico) e visivo montati direttamente sull'albero dell'attuatore.

E. Sostituzione manuale: funzionamento e manutenzione di emergenza

Come menzionato nelle caratteristiche di sicurezza, una robusta sovraccarico manuale è fondamentale. In genere un cambio o una pompa a mano idraulica, consente al personale di far funzionare manualmente la valvola durante l'energia o il guasto dell'aria. Questi sono spesso dimensioni per gestire l'intera coppia di fuga della valvola e devono essere progettati per un funzionamento sicuro sotto carico.

F. Tubi, raccordi e hardware di montaggio: integrità del sistema

I tubi e i raccordi resistenti ad alta pressione, resistenti alla corrosione sono essenziali per prevenire perdite d'aria, che rifiutano l'energia e compromettono le prestazioni dell'attuatore. Le staffe di montaggio e l'hardware devono essere forti, rigide e resistenti alla corrosione per garantire la connessione stabile e affidabile tra l'attuatore e la valvola.

Un fornitore completo fornisce spesso o raccomanda accessori compatibili e di alta qualità progettati per integrare i loro attuatori per impieghi pesanti.Valen Tech(//www.valen-tech.com/) riconosce l'importanza del pacchetto di automazione completa e offre vari accessori di controllo e hardware di montaggio progettati per integrarsi perfettamente con le loro linee attuator, garantendo l'integrità e l'affidabilità del sistema.

Attuatori pneumatici pesanti Installazione, funzionamento e manutenzione

Anche l'attuatore per impieghi pesanti richiede una corretta installazione e un certo livello di cure per raggiungere la sua durata massima.

A. Installazione corretta: ottenerlo direttamente dall'inizio

Il corretto allineamento tra l'albero di uscita dell'attuatore e lo stelo della valvola è fondamentale per prevenire il carico laterale e l'usura prematura su cuscinetti e guarnizioni.

Il montaggio sicuro e rigido alla flangia della valvola è essenziale per gestire le forze di reazione generate dalla coppia dell'attuatore.

Correggi l'impianto idraulico delle linee d'aria, garantendo connessioni pulite libere da detriti.

Installazione corretta di tutti gli accessori, garantendo cablaggio e calibrazione sicuri (ad esempio, per i posizionatori o interruttori di limite).

B. Gestione delle forniture d'aria: salute operativa

Controlli regolari sul sistema di alimentazione dell'aria - filtri, regolatori e prestazioni dell'essiccatore - sono fondamentali per garantire che l'attuatore riceva aria alla pressione e alla qualità corrette.

C. Lubrificazione: seguendo le migliori pratiche

Molti attuatori moderni per impieghi pesanti sono progettati per essere sigillati e "lubrificati per la vita". Tuttavia, alcuni progetti più vecchi o specifici possono richiedere un grasso periodico di cuscinetti o cambi. Seguire sempre le istruzioni di manutenzione del produttore.

D. Ispezione di routine e manutenzione preventiva: evitare guasti imprevisti

Ispezioni visive regolari per danni esterni, corrosione, perdite d'aria (udibili o utilizzando spray per il rilevamento delle perdite) e la tenuta dei dispositivi di fissaggio.

Controllo della funzionalità di sostituzione manuale e accessori.

Per le valvole ESD o critiche che rimangono statiche per lunghi periodi, si consiglia spesso di accarezzare periodici (test funzionali) per garantire che l'attuatore e la valvola rimangano in movimento libero e che le tenute non si attacchi.

Controllare i respiratori esterni (se presenti) sono chiari e non bloccati.

E. Risoluzione dei problemi di problemi comuni: minimizzazione dei tempi di inattività

I problemi comuni includono un funzionamento lento (spesso problemi di pressione/flusso di alimentazione dell'aria o attrito della valvola eccessiva), mancato mandato completamente (alimentazione dell'aria, legame meccanico in valvola o attuatore, perdite di tenuta) o perdite d'aria esterne (guarnizioni danneggiate, raccordi allentati). Avere accesso alle guide di risoluzione dei problemi del produttore è prezioso.

F. Sostituzione / revisione della tenuta: estensione della durata della vita con il servizio

Sebbene costruiti per la durata, i sigilli sono oggetti di usura su milioni di cicli o periodi prolungati in ambienti difficili. I produttori affidabili offrono kit di tenuta e forniscono indicazioni sugli intervalli di servizio consigliati o su come eseguire una revisione per prolungare in modo significativo la vita dell'attuatore.

Produttori comeValen Tech(//www.valen-tech.com/) Fornire manuali dettagliati di installazione, funzionamento e manutenzione. Offrono spesso supporto tecnico e pezzi di ricambio autentici (come i kit di tenuta) per aiutare gli utenti a garantire che i loro attuatori per impieghi pesanti continuino a funzionare in modo ottimale per tutta la loro lunga durata, sottolineando l'importanza del supporto del produttore nel massimizzare il valore di questi componenti critici.

I principali produttori e considerazioni sul mercato

Il mercato per attuatori pneumatici per impieghi pesanti comprende sia grandi e diversificate società di automazione che produttori di attuatori specializzati. Gli utenti spesso cercano aziende con una comprovata esperienza nelle specifiche applicazioni impegnative che devono affrontare.

Fattori che differenziano i migliori marchi vanno oltre le semplici specifiche del prodotto:

1. Una storia di installazioni di successo in ambienti difficili simili.

2. Produttori che comprendono le sfumature dell'automazione delle valvole in settori specifici (ad es. Chemical, petrolio e gas, energia).

3. Capacità di fornire calcoli tecnici dettagliati, soluzioni personalizzate se necessario e supporto tempestivo.

4. La disponibilità di supporto e pezzi di ricambio in tutto il mondo è fondamentale per le operazioni multinazionali.

5. Dimostrato tramite ISO 9001, test rigorosi e certificazioni per l'industria/sicurezza pertinenti.

Aziende comeValen Tech(//www.valen-tech.com/) Posizionarsi in questo mercato concentrandosi sulla qualità ingegneristica, sulla robusta costruzione e sulla capacità di fornire soluzioni affidabili per applicazioni gravi. Il loro sito Web evidenzia la loro gamma di prodotti progettata per ambienti impegnativi e suggerisce un focus sulla soddisfazione delle esigenze industriali specifiche, allineandosi con gli attributi che gli utenti valori in un fornitore di attuatori pesanti.

Gli attuatori pneumatici per impieghi pesanti non sono semplicemente versioni di grandi dimensioni dei componenti standard. Sono macchine altamente ingegnerizzate progettate per la sopravvivenza e le prestazioni nelle applicazioni industriali più impegnative. La loro solida costruzione, materiali superiori, sigillatura avanzata, capacità di coppia elevata e caratteristiche di sicurezza integrate li rendono indispensabili per processi critici in ambienti difficili.

Sebbene il costo iniziale sia superiore agli attuatori standard, questo è compensato da una vita operativa significativamente più lunga, una ridotta frequenza di manutenzione, un rischio ridotto al minimo di tempi di inattività costosi, una maggiore sicurezza e prestazioni affidabili quando conta di più. Rappresentano un investimento nella continuità operativa e nella mitigazione del rischio.

La selezione dell'attuatore pneumatico appropriato richiede una comprensione approfondita dei requisiti di coppia, delle condizioni ambientali, delle esigenze di controllo e del ciclo di vita previsti dell'applicazione specifica. Collaborare con produttori che possiedono una profonda conoscenza delle applicazioni, offrono robuste linee di prodotti e forniscono un forte supporto tecnico è fondamentale per fare la scelta giusta.

Nei settori in cui l'affidabilità, la sicurezza e la durata sono attuatori pneumatici non negoziabili e pesanti come quelli offerti da aziende incentrate su soluzioni ingegnerizzate, comeValen Tech(//www.valen-tech.com/), servire come spina dorsale essenziale dei sistemi di controllo automatizzati, garantendo che i processi funzionino senza intoppi e in sicurezza, anche nelle condizioni più gravi.
