Qual è l'intervallo di pressione per gli attuatori pneumatici?

Qual è il tipico intervallo di pressione per gli attuatori pneumatici?

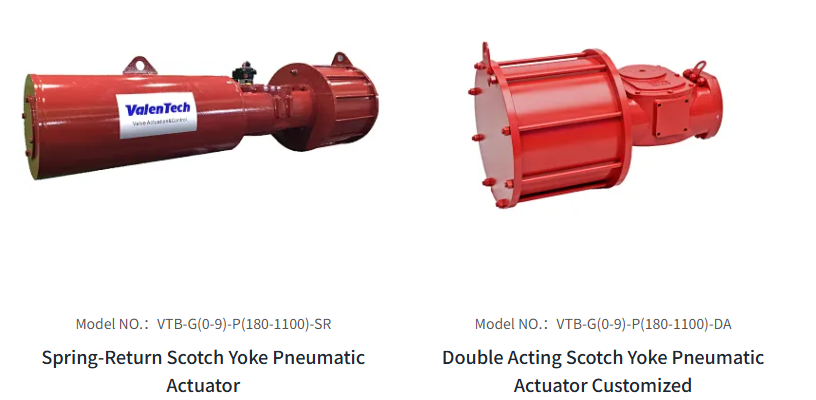

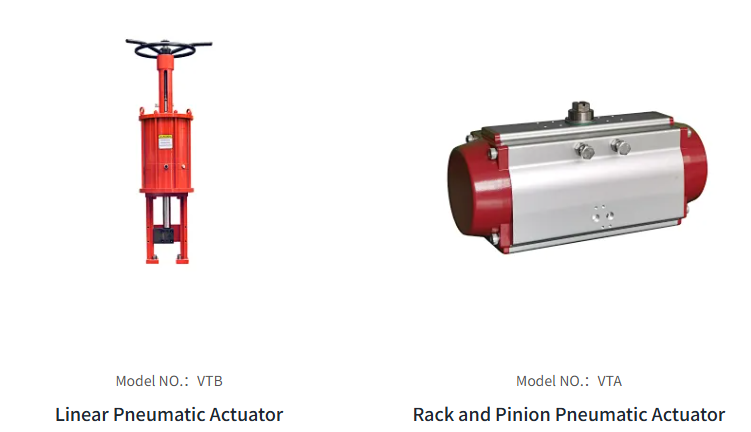

Attuatori pneumaticisono i cavalli di lavoro di innumerevoli sistemi automatizzati, dai pavimenti di fabbrica alle giostre del parco divertimenti. Convertono l'energia dell'aria compressa in un movimento lineare o rotante semplice e affidabile - la "push and tilt" che fa accadere le cose. Ma quanta pressione hanno bisogno di questi dispositivi utili per svolgere il lavoro?

Mentre gli attuatori pneumatici possono essere progettati per funzionare in varie condizioni, esiste un intervallo di pressione molto comune e standard che incontrerai nella maggior parte delle applicazioni industriali e commerciali.

Il punto debole industriale: da 60 a 100 psi

La stragrande maggioranza dei sistemi d'aria compressi industriali standard operano in una gamma ideale per gli attuatori pneumatici:

• In unità imperiali: da 60 a 100 psi (libbre per pollice quadrato)

• In unità metriche: circa 4-7 bar (o da 400 a 700 kPa)

Questa gamma è considerata il "punto debole" per diversi motivi pratici:

1. Forza Produzione:All'interno di questo intervallo di pressione, gli attuatori di dimensioni standard possono generare una forza significativa per le attività di automazione tipiche senza dover essere eccessivamente grandi o pesanti.

2. Efficienza del compressore:I compressori d'aria progettati per questo intervallo di pressione sono ampiamente disponibili, relativamente efficienti dal punto di vista energetico per l'energia che forniscono e convenienti da installare e mantenere.

3. Disponibilità dei componenti:Regolatori, valvole, tubi, raccordi e altri componenti pneumatici sono prontamente disponibili e standardizzati per il funzionamento all'interno di questa banda di pressione.

4. Sicurezza:Sebbene richiedano comunque rispetto, le pressioni in questo intervallo sono più gestibili e meno intrinsecamente pericolose delle pressioni molto elevate.

Al di sotto del minimo?

Mentre un attuatore potrebbe iniziare a muoversi a pressioni inferiori a 60 psi, il funzionamento affidabile e coerente è in genere compromesso al di sotto di un certo punto. Molti attuatori hanno bisogno di una pressione minima, spesso nel40 a 60 psi (da 2,5 a 4 bar)intervallo, solo per superare l'attrito interno e il peso del carico. Sotto questo, il movimento potrebbe essere lento, debole o semplicemente non accadere affatto.

Andare più in alto

Per le applicazioni che richiedono una forza eccezionale da un'impronta minore, i sistemi pneumatici possono essere progettati per funzionare a pressioni più elevate, a volte raggiungendo150 psi (circa 10 bar)o anche leggermente di più. Tuttavia, questo è meno comune per l'automazione generale.

Operando a queste pressioni più elevate richiede:

• Compressori specializzati e pesanti.

• Attuatori, valvole e componenti specificamente valutati per la pressione più elevata.

• Precauzioni di sicurezza migliorate dovute all'aumento dell'energia immagazzinata nell'aria compressa.

Perché conoscere la pressione è importante

Comprendere l'intervallo di pressione tipico è cruciale. Se un attuatore pneumatico non funziona correttamente (lento, debole, non si muove), una delle prime cose da controllare è la pressione dell'aria in arrivo. È all'interno dell'intervallo operativo specificato dell'attuatore? La pressione è stabile? La bassa pressione è una causa molto comune di scarse prestazioni dell'attuatore e indica un problema con il sistema di alimentazione dell'aria, non necessariamente l'attuatore stesso.

In conclusione, mentre esistono variazioni per compiti specializzati, puoi supporre con fiducia che la maggior parteAttuatori pneumaticiin ambienti industriali standard sono progettati per prosperare sull'aria compressa fornita all'interno del60 a 100 psi (da 4 a 7 bar)intervallo, fornendo energia affidabile per innumerevoli movimenti automatizzati.


Qual è il PSI standard per un segnale pneumatico?

Quando parliamo di sistemi pneumatici, spesso pensiamo alla potente "push" o "pull" che fa muovere le macchine - il lavoro dell'attuatore alimentato dalle pressioni in genere vanno da 60 a 100 psi. Ma l'aria compressa non è usata solo per la forza bruta; Ha anche una lingua propria, utilizzata per comunicare comandi e informazioni all'interno dei sistemi di controllo.

Questa "lingua" viene trasmessa tramite ciò che è noto come asegnale pneumaticoe funziona con un intervallo di pressione molto più basso e standardizzato.

Lo standard stabilito: da 3 a 15 psi

Per decenni, è stato l'intervallo di pressione standard del settore per un segnale di controllo pneumaticoDa 3 a 15 psi (libbre per pollice quadrato).

Ecco come questa gamma funziona come scala di comunicazione:

• 3 psi:Rappresenta il valore più basso possibile o il "punto zero" del segnale. Pensalo come indicando lo 0% di qualcosa - come una valvola completamente chiusa o una variabile misurata (temperatura, pressione, flusso) essendo al suo valore minimo.

• 15 psi:Rappresenta il valore più alto possibile o il "punto massimo" del segnale. Ciò corrisponde al 100% di qualcosa, come una valvola completamente aperta o una variabile misurata al suo valore atteso massimo.

Questo crea un12 psi(15 - 3 = 12) che consente il controllo proporzionale. Un segnale di pressione ovunque tra 3 e 15 psi corrisponde a una percentuale specifica all'interno di tale intervallo. Per esempio:

• Un segnale da 9 psi è esattamente a metà strada tra 3 e 15, quindi rappresenta il 50% dell'intervallo di controllo.

• Un segnale da 6 psi rappresenta il 25% dell'intervallo.

• Un segnale da 12 psi rappresenta il 75% dell'intervallo.

Signal Air vs. Power Air: non confonderli!

Questa è una distinzione cruciale. L'aria di segnale 3-15 psi non è in genere l'aria che muove direttamente un grande attuatore. È un segnale di comando a bassa pressione utilizzato per controllare altri dispositivi, come:

• Posizionatori della valvola:Questi dispositivi ricevono il segnale 3-15 PSI e lo usano per regolare il flusso dell'aria di potenza a pressione più elevata (60-100+ psi) a un attuatore della valvola, spostando la valvola nella posizione comandata dal segnale.

• Controller pneumatici:Controller di stile più vecchio che utilizzano la pressione dell'aria per logica e calcoli.

• Relay e trasduttori pneumatici:Dispositivi che convertono il segnale pneumatico o lo usano per attivare altre azioni.

Pensa al segnale 3-15 PSI come all'istruzione dettagliata del cervello (controller) e all'aria 60-100 psi come potenza muscolare. L'istruzione dice al muscolo quanta forza applicare o quanto lontano si sposta.

Perché questo standard?

Lo standard 3-15 PSI è stato ampiamente adottato per diversi motivi:

1. Era uno standard precoce ed efficace per i sistemi di controllo pneumatico, che portavano a un'adozione diffusa e attrezzature compatibili.

2. I sistemi pneumatici sono intrinsecamente robusti e meno sensibili al rumore elettrico, rendendoli adatti per ambienti industriali severi.

3. A differenza dei segnali elettrici, i segnali pneumatici non producono scintille, rendendoli ideali per l'uso in aree in cui sono presenti gas infiammabili o polvere.

4. Mentre esiste una logica pneumatica complessa, il segnale di base 3-15 PSI è un modo semplice e diretto per rappresentare una percentuale di variabile o di comando.

Mentre i sistemi industriali più recenti utilizzano spesso segnali elettronici (come loop di corrente 4-20 mA) o reti di comunicazione digitale (come Ethernet/IP o Profinet), il segnale pneumatico PSI 3-15 rimane uno standard fondamentale ed è ancora ampiamente riscontrato nelle piante di controllo dei processi esistenti e specifiche applicazioni di nicchia in cui sono vantaggiosi.

Quindi, la prossima volta che incontri un sistema pneumatico, ricorda che oltre all'aria ad alta pressione che fornisce il muscolo, potrebbe esserci un segnale 3-15 psi standardizzato a bassa pressione che comunica tranquillamente le istruzioni precise.
