Come mettere in servizio gli attuatori elettrici intelligenti per valvole?

Valen‑Techgli attuatori per valvole elettriche intelligenti fungono da dispositivi di controllo fondamentali per i sistemi di tubazioni di automazione industriale, ampiamente applicati nei settori chimico, energetico, trattamento delle acque, HVAC e altri scenari. La precisione di apertura-chiusura, la stabilità operativa e la precisione del feedback del segnale delle apparecchiature incidono direttamente sulla continuità e sulla sicurezza dei processi produttivi. Una volta completata l'installazione dell'apparecchiatura, è necessario eseguire una messa in servizio standardizzata per eliminare i rischi di installazione, soddisfare le condizioni di lavoro in loco e risolvere problemi comuni come l'inversione della valvola, posizioni limite imprecise, deviazione di apertura, deriva del segnale e perdite di tenuta.

Prima della messa in servizio, un'accurata preparazione pre-messa in servizio può prevenire efficacemente danni alle apparecchiature, errori di messa in servizio e incidenti di sicurezza e costituisce un prerequisito per una calibrazione accurata dei parametri dell'apparecchiatura. Copre principalmente tre collegamenti principali: revisione della documentazione tecnica, ispezione delle attrezzature e preparazione degli strumenti.

Prima della messa in servizio, leggere attentamente il manuale tecnico dedicato, la guida all'installazione e le specifiche dei parametri dell'attuatore. Chiarire la tensione nominale dell'apparecchiatura, i parametri operativi, la modalità limite (limite meccanico/elettronico), il tipo di segnale (segnale analogico 4‑20 mA, segnale di commutazione) e le specifiche di messa in servizio dedicate. Le logiche di impostazione dei parametri variano leggermente tra gli attuatori intelligenti di marche e modelli diversi. Il rispetto dei documenti ufficiali può ridurre notevolmente i rischi di errori di messa in servizio.

Ispezionare completamente l'aspetto generale dell'attuatore per verificare l'assenza di danni, deformazioni, infiltrazioni d'acqua, corrosione o altri difetti. Controllare le strutture di collegamento meccanico una per una per garantire che le staffe di montaggio e i bulloni di fissaggio tra l'attuatore e la valvola siano fissati saldamente senza allentarsi; lo stelo della valvola deve essere pulito e privo di corpi estranei e rischi di inceppamento. Nel frattempo, ispezionare preliminarmente i terminali del cablaggio elettrico per allentamenti, danni all'isolamento, ossidazione, scarso contatto e altre condizioni per gettare le basi per la successiva messa in servizio elettrica.

Preparare in anticipo un set completo di strumenti per la messa in servizio, tra cui multimetro, misuratore di sequenza di fase, cacciaviti, chiavi inglesi, chiavi esagonali, strumenti per il test di perdite (rivelatori professionali/acqua saponata), ecc. Assicurarsi che gli strumenti siano intatti e compatibili per soddisfare i requisiti di messa in servizio dell'intero processo come rilevamento della tensione, verifica della sequenza di fase, regolazione meccanica e test di tenuta.

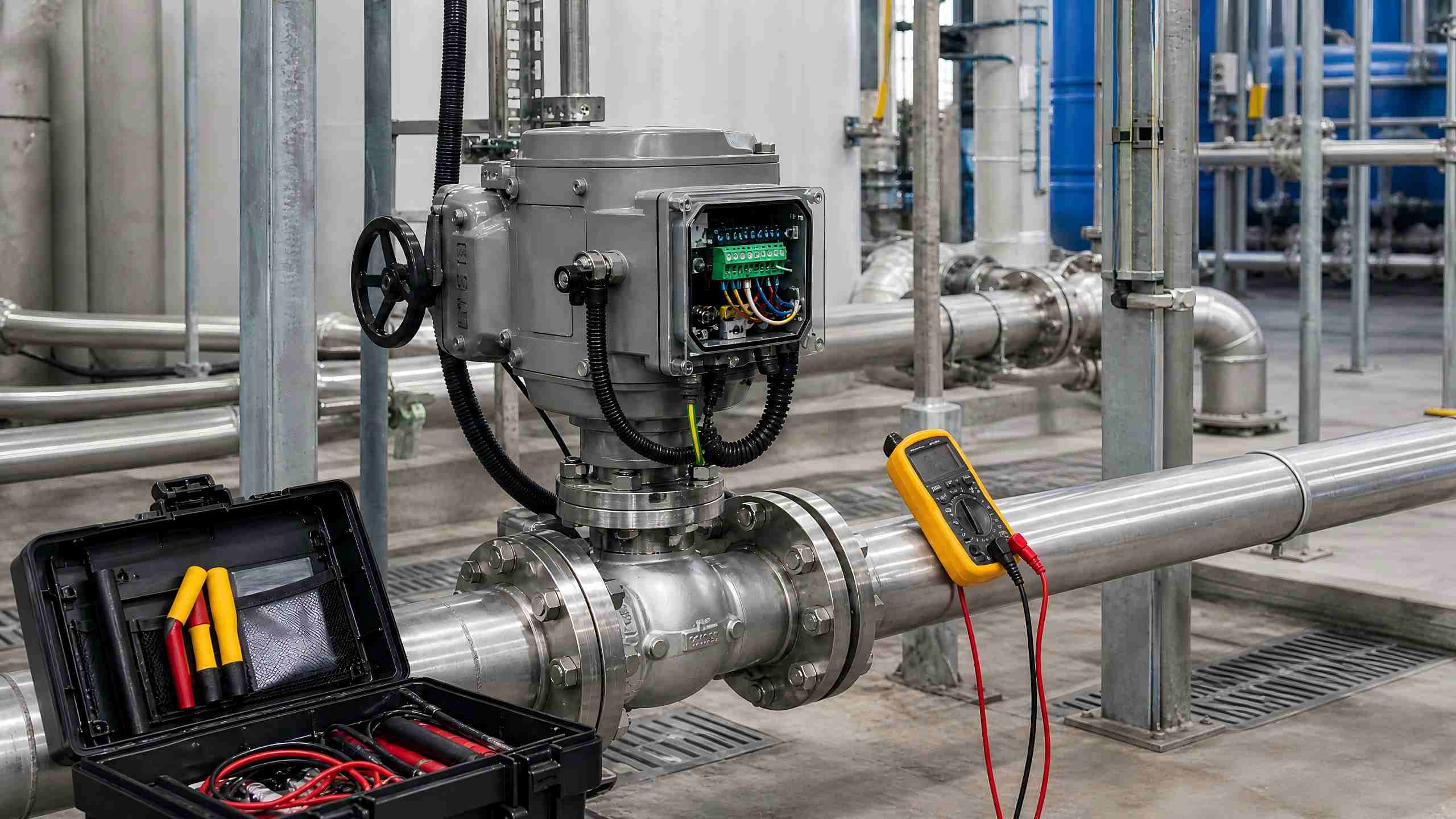

L'impianto elettrico costituisce il nucleo per il funzionamento e la trasmissione del segnale degli attuatori intelligenti. Cablaggi errati, tensioni non corrispondenti ed errata sequenza delle fasi sono cause frequenti di errori di messa in servizio, che dovranno essere attentamente verificati punto per punto.

Verificare se la tensione di alimentazione in loco corrisponde alla tensione nominale dell'attuatore per evitare il surriscaldamento dell'apparecchiatura causato da sovratensione e un funzionamento instabile causato da sottotensione. Per gli attuatori alimentati con alimentazione trifase, è necessario utilizzare un misuratore di sequenza di fase per verificare la correttezza della sequenza di fase. Una sequenza di fase errata provocherà direttamente l'inversione del motore e la direzione opposta del movimento della valvola. Se la sequenza di fase è anomala, regolare l'ordine di cablaggio del cavo di alimentazione dopo lo spegnimento; il funzionamento con cavo sotto tensione è severamente vietato. Nel frattempo verificare che i cavi di alimentazione siano collegati saldamente senza rischi di cortocircuito o circuito aperto.

Controllare i collegamenti del circuito in base al tipo di segnale dell'apparecchiatura. Gli attuatori intelligenti sono principalmente suddivisi in tipo modulante analogico da 4‑20 mA e tipo con commutazione start-stop. Ispezionare i cavi di segnale per circuiti aperti, cortocircuiti e collegamenti errati; serrare e fissare i terminali del cablaggio; cavi schermati di terra conformi alle specifiche. Garantire una trasmissione stabile e precisa dei segnali del telecomando e dei segnali di feedback di apertura per evitare ritardi, guasti, derive e altri problemi del segnale.

Principio generale di messa in servizio nel settore: prima messa in servizio manuale, poi messa in servizio elettrica. La messa in servizio manuale può rilevare in anticipo i guasti meccanici del corpo valvola e prevenire inceppamenti, sovraccarichi e danni da oltrecorsa durante la prova elettrica, che è un passaggio fondamentale indispensabile.

Commutare l'attuatore dalla modalità remota automatica alla modalità manuale locale tramite la maniglia di commutazione dedicata o il pulsante dell'apparecchiatura. Ruotare manualmente il volantino per azionare lentamente la valvola attraverso il ciclo di corsa completa: completamente chiusa → completamente aperta → completamente chiusa. Osservare e percepire lo stato operativo della valvola durante l'intero processo. In condizioni di funzionamento normali, la valvola si apre e si chiude dolcemente senza inceppamenti, blocchi o rumori anomali e la sua corsa è conforme agli standard di progettazione. Se il funzionamento manuale incontra una resistenza eccessiva o uno spostamento della corsa, ricercare prima i guasti del corpo valvola, rimuovere le impurità e regolare i giochi di tenuta. Procedere alla messa in servizio elettrica solo dopo aver eliminato i guasti. Nel frattempo regolare la valvola al 50% di apertura intermedia per evitare la posizione iniziale al limite della corsa, che influirebbe sulla successiva precisione della calibrazione.

La messa in servizio elettrica può essere eseguita solo dopo che la messa in servizio manuale non ha evidenziato anomalie e il cablaggio elettrico è stato verificato corretto, concentrandosi sulla risoluzione della risposta di avvio-arresto dell'apparecchiatura e sulla corrispondenza della direzione del movimento.

Riportare l'attuatore alla modalità elettrica automatica e applicare la potenza nominale. Inviare comandi di controllo di apertura e chiusura della valvola localmente o in remoto e osservare se l'attuatore risponde tempestivamente e funziona normalmente. Se l'apparecchiatura non risponde, risolvere i problemi relativi all'alimentazione, alla continuità del circuito, ai parametri di controllo-comando e ai codici di errore dell'apparecchiatura in sequenza per individuare e riparare con precisione le cause principali.

Se la direzione del movimento dell'elettrovalvola è opposta ai requisiti delle condizioni di lavoro previste, esistono due cause di guasto e le soluzioni corrispondenti. Per le apparecchiature di alimentazione trifase, la causa è principalmente l'inversione della sequenza di fase dell'alimentazione; scambiare due fasi qualsiasi del cavo di alimentazione dopo lo spegnimento per correggere. Alcuni attuatori intelligenti consentono la regolazione della direzione tramite l'impostazione dei parametri del pannello senza modificare il cablaggio. Accedere all'interfaccia dei parametri e modificare i parametri di direzione facendo riferimento al manuale tecnico per soddisfare i requisiti di messa in servizio di apparecchiature diverse.

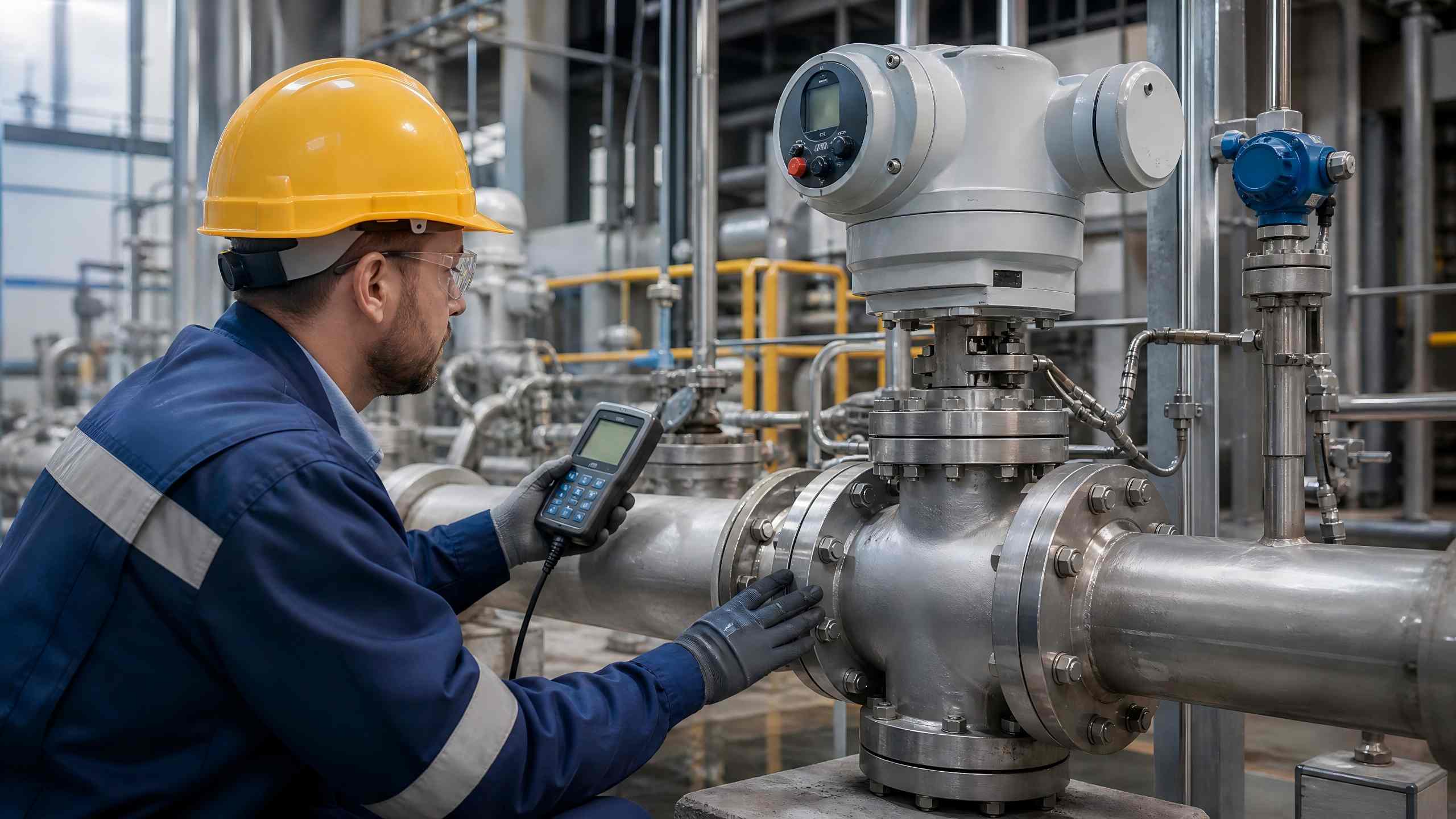

La calibrazione del limite di corsa e la calibrazione della precisione costituiscono il fulcro dell'intero lavoro di messa in servizio, che determina direttamente le prestazioni di tenuta della valvola, la precisione di apertura-chiusura e la durata di servizio dell'apparecchiatura. Sono disponibili due modalità limite: limite meccanico e limite elettronico. Dovrà essere completata anche la calibrazione dell'accuratezza del controllo.

Messa in servizio del limite meccanico: per gli attuatori dotati di finecorsa meccanici, regolare con precisione le viti di regolazione del finecorsa con chiavi e cacciaviti. Portare la valvola rispettivamente nelle posizioni standard completamente aperta e completamente chiusa e regolare con precisione i punti limite. Assicurarsi che i finecorsa si attivino in tempo e interrompano l'alimentazione quando la valvola raggiunge posizioni estreme, in modo da evitare operazioni di oltrecorsa, sollevamento del corpo della valvola e danni agli steli delle valvole e alle strutture di trasmissione.

Messa in servizio del limite elettronico: la maggior parte degli attuatori elettrici intelligenti tradizionali adotta limiti elettronici senza regolazione meccanica. Accedere all'interfaccia di impostazione dei parametri tramite il pannello di controllo dell'apparecchiatura o il sistema di controllo di livello superiore. Per prima cosa avviare manualmente la valvola nella posizione completamente chiusa, completamente sigillata, calibrarla come apertura allo 0% (punto zero della posizione chiusa) e salvare. Quindi regolare la valvola nella posizione standard completamente aperta, calibrarla come apertura al 100% (corsa completamente aperta) e salvare. Dopo la calibrazione, eseguire ripetuti test di avanzamento progressivo per confermare l'attivazione del limite accurata e priva di deviazioni.

Per gli attuatori intelligenti di tipo modulante, calibrare la precisione lineare dei segnali analogici da 4‑20 mA. La corrispondenza standard è: 4 mA per valvola completamente chiusa, 20 mA per valvola completamente aperta e corrispondenza lineare tra valori di corrente intermedi e apertura della valvola. Immettere diversi comandi di apertura (0%‑100%) tramite il sistema di controllo centrale e confrontare l'apertura effettiva della valvola con l'apertura preimpostata. Se l'errore supera l'intervallo consentito nel settore, calibrare la precisione regolando il punto zero e acquisire i parametri dell'apparecchiatura fino a quando l'apertura della valvola può seguire con precisione le modifiche del segnale di controllo senza deriva o ritardo.

Gli attuatori per valvole elettriche intelligenti sono dotati di molteplici funzioni di protezione di sicurezza integrate, che possono efficacemente evitare danni alle apparecchiature causati da stallo, sovraccarico e surriscaldamento e adattarsi a complesse condizioni di lavoro industriali. Impostare valori di soglia ragionevoli per la coppia di apertura e la coppia di chiusura nell'interfaccia dei parametri in base al diametro nominale della valvola, alla resistenza media e alle condizioni di lavoro della tubazione.

Simula condizioni di leggero sovraccarico e inceppamento per verificare se l'apparecchiatura può arrestarsi automaticamente e attivare allarmi di guasto invece dell'apertura-chiusura forzata. Nel frattempo verificare il normale funzionamento delle funzioni di protezione da sovratemperatura del motore e di protezione dallo stallo per completare il sistema di protezione di sicurezza dell'apparecchiatura e garantire un funzionamento stabile a lungo termine.

Dopo aver completato la calibrazione di tutti i parametri e la messa in servizio delle funzioni, eseguire un giro di prova completo della macchina e un'ispezione completa. La richiesta formale di produzione è consentita solo previa accettazione.

Eseguire più di cinque cicli di prova consecutivi di apertura completa/chiusura completa. Osservare lo stato operativo dell'attuatore: apertura-chiusura regolare senza tremolii, rumori o vibrazioni anomale; temperatura operativa normale del motore e del controller senza surriscaldamento; sincronizzazione completa tra il display di apertura del pannello locale, il feedback del controllo centrale remoto e il segnale analogico senza ritardi o deviazioni; passaggio fluido tra modalità locale e remota con risposta sensibile ai comandi.

Mantenere la valvola in uno stato completamente chiuso. Effettuare il rilevamento delle perdite su parti chiave come la sede della valvola, il nucleo della valvola, i collegamenti a flangia e le interfacce di tenuta. Applicare acqua saponata per osservare le bolle d'aria o adottare strumenti professionali per il rilevamento delle perdite per l'ispezione. Se viene rilevata una perdita, serrare i bulloni di tenuta, regolare i parametri limite o sostituire gli accessori di tenuta in modo tempestivo per garantire prestazioni di tenuta qualificate della valvola.

Riepilogare schemi di risoluzione rapida dei problemi per frequenti problemi di messa in servizio in loco, consentendo una risoluzione efficiente senza smontaggio:

‑ Direzione invertita del movimento elettrico della valvola: per apparecchiature trifase, causata principalmente da una sequenza di fase di alimentazione errata; scambiare due fasi qualsiasi del cablaggio. Per i modelli intelligenti, modificare direttamente i parametri di direzione interna per la correzione.
‑ Segnale di feedback errato nonostante l'arrivo della posizione completamente aperta/completamente chiusa: punto zero e corsa completa non ricalibrati o parametri del segnale analogico sfalsati; ricalibrare il segnale 4‑20 mA e limitare i parametri.
‑ Blocco del funzionamento elettrico e allarmi frequenti di sovraccarico: blocco di impurità nel corpo valvola, resistenza meccanica eccessiva o impostazione dei parametri di coppia eccessivamente bassa; eliminare le impurità dal corpo della valvola, risolvere i guasti meccanici e impostare soglie di coppia ragionevoli.
- Funzionamento locale normale ma nessuna risposta remota: mancato passaggio alla modalità remota, contatto inadeguato del cavo di controllo o parametri di comando del controllo centrale non corrispondenti; verificare le impostazioni del cablaggio e della modalità di funzionamento.
- Perdita dopo la chiusura della valvola: limite di posizione chiuso inadeguato o parti di tenuta usurate; ricalibrare il punto zero in posizione chiusa o sostituire gli accessori di tenuta.
‑ Linearità disordinata del feedback di apertura: scuotimento del corpo della valvola durante la calibrazione o parametri non salvati; fissare il corpo valvola e ricalibrare il punto zero e la corsa completa in conformità alle specifiche.

Dopo la messa in servizio e il passaggio di accettazione, bloccare tempestivamente i parametri dell'apparecchiatura per evitare modifiche accidentali. Eliminare gli oggetti vari all'interno delle camere di cablaggio, fissare tutti i terminali di cablaggio, ripristinare le strutture di tenuta antideflagrante e di protezione. Registrare completamente i parametri di messa in servizio, i dati di prova e i registri di gestione dei guasti per fornire supporto dati per la successiva manutenzione delle apparecchiature.

Nel servizio quotidiano, si consiglia l'ispezione dell'attrezzatura ogni trimestre. Calibrare la precisione della posizione limite, il feedback del segnale e i parametri di coppia; eliminare regolarmente le impurità dal corpo della valvola e ispezionare le condizioni di invecchiamento del cavo per ridurre efficacemente la probabilità di guasto delle apparecchiature e prolungare la durata degli attuatori elettrici intelligenti delle valvole.

Messa in servizio dell'intelligenteattuatori elettrici per valvolefunge da processo chiave che collega l'installazione delle apparecchiature e l'operazione di produzione. Il flusso di lavoro completo copre la preparazione pre-messa in servizio → verifica elettrica → ispezione preliminare manuale → calibrazione della direzione del movimento elettrico → calibrazione della posizione limite e della precisione → test della funzione di sicurezza → accettazione della tenuta. Seguire rigorosamente le specifiche operative standardizzate e controllare ogni dettaglio per risolvere accuratamente problemi come apertura-chiusura imprecisa della valvola, segnali anomali, guasti operativi e perdite di tenuta e garantire un funzionamento accurato, stabile e sicuro a lungo termine dei sistemi di automazione delle tubazioni industriali.
