Cos'è un attuatore per valvola a farfalla?

autore: ATHENA GROUP

2026-10-28

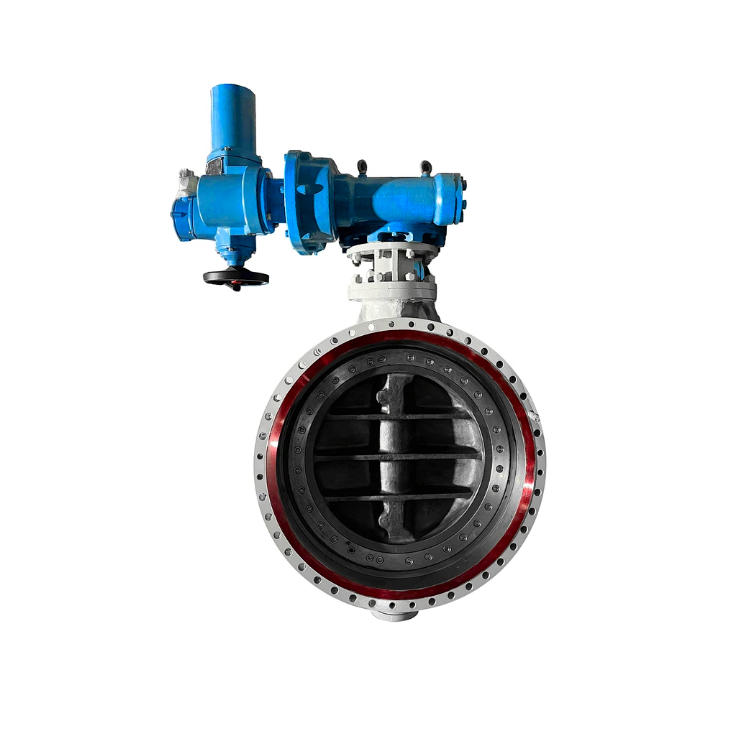

Durante i progetti di selezione o sostituzione delle valvole, molte persone si chiedono: cos'è esattamente un attuatore per valvole a farfalla? In poche parole, si tratta di un'unità di azionamento montata sopra una valvola a farfalla che “ruota la valvola automaticamente”. Converte l'energia elettrica, pneumatica o idraulica in un movimento rotatorio di 0°‑90° del disco della valvola, consentendo l'apertura, la chiusura o la regolazione del flusso del fluido della tubazione. In qualità di marchio specializzato in attuatori per il controllo dei fluidi,Vale Techha raccolto in questo articolo le domande più frequenti sollevate da ingegneri e acquirenti per una spiegazione completa.

I. Relazione tra l'attuatore della valvola a farfalla e la valvola a farfalla

Innanzitutto chiariamo i concetti. Una valvola a farfalla è una valvola di intercettazione compatta e a bassa resistenza il cui componente principale è un disco circolare girevole che si gira all'interno della tubazione come ali di farfalla. Un attuatore della valvola a farfalla è il dispositivo di potenza che fa ruotare questo disco.

Solo se combinati formano un set completo di apparecchiature di attuazione:

Corpo della valvola a farfalla: responsabile dell'interruzione o della regolazione dei fluidi di processo;
Attuatore: fornisce la coppia di rotazione e controlla l'angolo di rotazione (tipicamente 0°‑90°).

Gli attuatori per valvole a farfalla sono quasi indispensabili per il controllo remoto, il controllo automatico e gli scenari di funzionamento frequente. Questo spiega perché sono diventati apparecchiature standard nei settori del trattamento delle acque, HVAC, chimico, della produzione di energia e in altri settori.

II.Come funziona un attuatore per valvola a farfalla?

Comprendere il principio di funzionamento aiuta a determinare la coppia nominale richiesta e la configurazione dell'alimentazione.

La logica di base segue la sequenza: **fonte di alimentazione → meccanismo di trasmissione → rotazione dello stelo della valvola → apertura/chiusura del disco della valvola**. La potenza derivante dall'elettricità, dall'aria compressa o dall'olio idraulico viene convertita in coppia tramite riduttori, pistoni o gioghi, ruotando lo stelo della valvola e ribaltando il disco. Quando il disco è parallelo alla tubazione (0°), la valvola è completamente aperta; quando è perpendicolare (90°), è completamente chiuso. Gli angoli intermedi consentono la modulazione del flusso. Le operazioni possono essere eseguite manualmente o automaticamente tramite segnali di controllo provenienti da PLC, DCS e altri sistemi di controllo.

Va notato in particolare che la coppia richiesta da una valvola a farfalla non è costante durante tutta la sua corsa. Picchi di coppia da rottura a rottura vicino alla posizione completamente chiusa. Per il servizio modulante, un picco di coppia dinamica si verifica all'incirca tra 30°‑70° di apertura, spesso superando la coppia di seduta statica. Per questo motivo, gli attuatori devono essere selezionati in base alla curva di coppia completa della valvola anziché fare affidamento esclusivamente su un singolo valore di coppia riportato nelle schede tecniche.

III.Principali tipi di attuatori per valvole a farfalla

In base all'alimentazione, esistono quattro tipi principali, ciascuno adatto a scenari applicativi specifici:

1. Attuatore elettrico per valvola a farfalla

Azionato a motore, caratterizzato da una costruzione semplice e da un controllo preciso. Adatto per applicazioni automatizzate e con modulazione remota. Il suo più grande vantaggio è la compatibilità con l'alimentazione di rete senza la necessità di una fonte di aria compressa. Ampiamente utilizzato negli impianti idrici, nelle stazioni di pompaggio e nei sistemi HVAC. La serie VTEM di Valen Tech copre 100‑3.000 N·m con 18‑144 giri/min, offrendo modelli per valvole a farfalla di piccole e grandi dimensioni.

2.Attuatore pneumatico per valvola a farfalla

Alimentato da aria compressa. Offre un'attuazione rapida, costi contenuti ed elevata affidabilità, ideale per frequenti operazioni di accensione-spegnimento e avvio-arresto rapido. Le varianti comuni includono tipi a doppio effetto (alimentazione d'aria su entrambi i lati; posizione della valvola mantenuta in caso di perdita d'aria) e tipi a semplice effetto con ritorno a molla (ritorna automaticamente in posizione di sicurezza completamente aperta o completamente chiusa in caso di perdita d'aria per applicazioni con interblocco di sicurezza).

3. Attuatore idraulico della valvola a farfalla

Guidato da olio idraulico. In grado di fornire una coppia di uscita elevata, adatta per valvole a farfalla ad alta pressione e di grande diametro che richiedono una notevole forza motrice, generalmente utilizzate in condizioni di conservazione dell'acqua su larga scala e in condizioni industriali pesanti.

4. Attuatore manuale/a vite senza fine

Azionamento manuale tramite volantino o meccanismo a vite senza fine. Opzione a basso costo per operazioni poco frequenti senza requisiti di automazione.

Un punto di decisione frequente si trova tra soluzioni elettriche e pneumatiche: scegliere quella pneumatica se sono necessarie un'alimentazione stabile di aria compressa e un'azione on-off rapida; selezionare elettrico per una modulazione precisa e un monitoraggio remoto.

IV. Cinque parametri chiave per la corretta selezione dell'attuatore della valvola a farfalla

Conferma questi cinque punti prima dell'acquisto per evitare insidie comuni:

1.Coppia in uscita: La coppia di uscita dell'attuatore deve superare la coppia operativa massima della valvola a farfalla con un margine di sicurezza adeguato. Per condizioni di acqua pulita e di tipo industriale in generale, si consiglia un fattore di sicurezza di 1,3-1,5; per mezzi abrasivi o servizio ad alta frequenza di ciclo, adottare un fattore di 1,7.

Condizioni operative	Fattore di sicurezza consigliato
Servizi di acqua pulita e industria generale	1.3‑1.5
Mezzi abrasivi o cicli ad alta frequenza	1.7

> Nota: i fattori di sicurezza devono essere calcolati rispetto alla curva di coppia completa della valvola. La coppia di uscita dell'attuatore alla pressione (o alla tensione) di alimentazione dell'aria effettiva non deve superare la coppia massima consentita dello stelo (MAST) definita da ASME B16.34.

2.Alimentazione elettrica: verificare la tensione di alimentazione del sito (220 V o 380 V), la disponibilità di alimentazione di aria compressa e la stabilità della pressione dell'aria. Ciò determina direttamente se è appropriato l'azionamento elettrico o pneumatico.
3.Modalità di controllo: Confermare se è richiesto solo il funzionamento on-off oppure il controllo di modulazione continua tramite segnale da 4‑20 mA, insieme ai segnali di controllo richiesti e alle funzioni di feedback.
4.Ambiente operativo: Per ambienti esterni, umidi, ad alta temperatura, polverosi o con gas corrosivi, selezionare gli attuatori con i corrispondenti gradi di protezione di ingresso (ad esempio IP67) e gradi di protezione contro le esplosioni (ad esempio Ex).
5.Modalità fail-safe: Definire se la valvola deve aprirsi automaticamente, chiudersi automaticamente o mantenere la sua posizione in caso di perdita di alimentazione o alimentazione d'aria. Le unità pneumatiche con ritorno a molla e gli attuatori elettrici con alimentazione di riserva possono soddisfare i requisiti di interblocco di sicurezza.

Inoltre non bisogna trascurare le interfacce di montaggio. La norma ISO 5211 specifica le connessioni flangiate e di comando tra l'attuatore e la valvola (codici flangia F05‑F12, comando quadrato o doppia D). Le interfacce non corrispondenti sono tra gli errori di installazione in cantiere più frequenti: i bulloni possono fissarsi, ma la guida quadra dello stelo, il diametro della flangia o l'altezza della staffa non riescono ad allinearsi. Effettuare sempre un controllo incrociato con i disegni delle valvole prima dell'acquisto.

Raccomandazione del produttore: dare priorità ai produttori con dati trasparenti sulla curva di coppia, documenti di certificazione disponibili e supporto per la selezione dell'applicazione. Il team tecnico di Valen Tech può fornire supporto per il calcolo della coppia e la selezione dell'applicazione su richiesta, fornendo suggerimenti su coppia e configurazione abbinati per ridurre i rischi di errori di autocalcolo.

V. Settori di applicazione tipici degli attuatori per valvole a farfalla

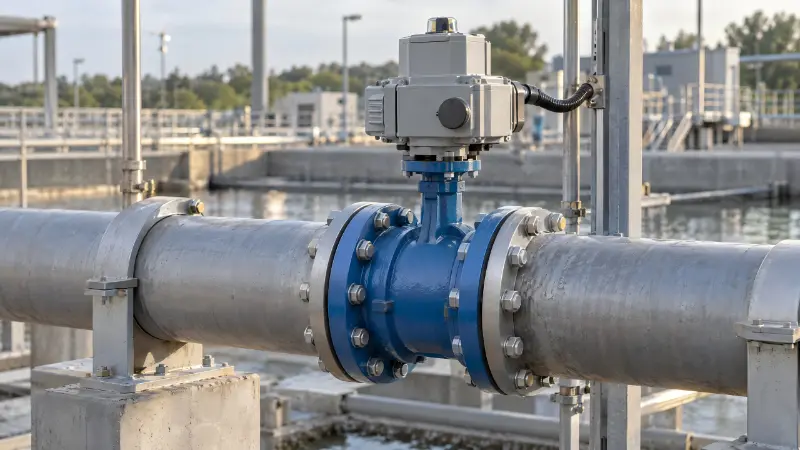

Trattamento delle acque e approvvigionamento idrico comunale: Uscite di pompe, sistemi di dosaggio di prodotti chimici, ingresso/uscita per serbatoi di acqua pulita; gli attuatori elettrici sono ampiamente adottati.
Riscaldamento, ventilazione e condizionamento dell'aria (HVAC): Modulazione per condotte di acqua refrigerata e di raffreddamento.
Industrie chimiche e petrolchimiche: Servizio fluidi corrosivi e spegnimento di emergenza; sono comuni le configurazioni pneumatiche e antideflagranti.
Produzione di energia ed energia: Tubazioni di grande diametro per sistemi di circolazione dell'acqua e di rimozione delle ceneri.
Industrie alimentari e farmaceutiche: Requisiti sanitari e di facile pulizia, spesso abbinati a valvole a farfalla in acciaio inossidabile e attuatori elettrici.

## VI. Frequently Asked Questions (FAQ)

Q1: Cosa fare quando l'attuatore di una valvola a farfalla si inceppa?
Interrompere prima l'alimentazione o l'alimentazione dell'aria. Ispezionare eventuali guasti meccanici, inclusi corpi estranei intrappolati nel disco, steli delle valvole corrosi e ingranaggi usurati. Se i componenti meccanici sono intatti, verificare se è stata specificata una coppia insufficiente. Molti incidenti di “inceppamento” derivano da un margine di sicurezza inadeguato, in cui i picchi di coppia dinamica bloccano l’attuatore.

Q2: Con quale frequenza è necessario effettuare la manutenzione degli attuatori elettrici?
Le ispezioni sono generalmente necessarie ogni 6-12 mesi e riguardano la lubrificazione, i controlli di tenuta dei terminali, i test di isolamento e la calibrazione della corsa.

Q3: Un attuatore pneumatico può sostituire un attuatore elettrico?
Dipende dalle condizioni di lavoro. Le soluzioni pneumatiche si applicano quando è disponibile aria compressa ed è richiesta una chiusura rapida. Gli attuatori elettrici sono preferiti per una modulazione precisa o per siti senza alimentazione d'aria. I due non possono essere semplicemente sostituiti l’uno con l’altro.

VII. Riepilogo

Gli attuatori per valvole a farfalla sono dispositivi di attuazione indispensabili per i sistemi automatizzati di controllo dei fluidi. La selezione dipende da cinque dimensioni fondamentali: coppia, fonte di alimentazione, modalità di controllo, grado di protezione ambientale e modalità fail-safe. Applicare un margine di sicurezza sufficiente derivato dalla curva di coppia completa della valvola e verificare le interfacce di montaggio rispetto alla norma ISO 5211. Padroneggiare questi punti riduce al minimo i passi falsi sia per le specifiche del nuovo progetto che per la sostituzione delle apparecchiature preesistenti.Vale Techè un marchio di attuatori del gruppo italiano Athena, che produce attuatori elettrici a giro parziale e attuatori pneumatici a giogo, coperti da una garanzia fino a 18 mesi. Su richiesta sono disponibili il calcolo della coppia e il supporto nella selezione dell'applicazione per i vostri progetti.
