Composizione e funzioni delle valvole a sfera pneumatiche

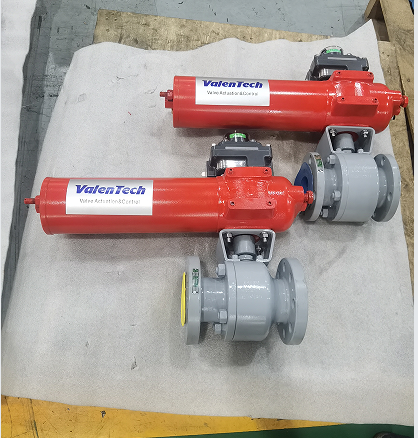

UNvalvola a sfera pneumaticaè un tipo di valvola che utilizza la pressione dell'aria come fonte di alimentazione e si basa su un attuatore pneumatico per guidare la rotazione di una palla, controllando così il flusso del fluido. È ampiamente utilizzato in vari settori come petrolio, ingegneria chimica, energia elettrica, cibo e prodotti farmaceutici ed è caratterizzato da eccellenti prestazioni di tenuta, ad alta precisione di controllo e facile funzionamento. Quindi, quali parti specifiche costituiscono una valvola a sfera pneumatica? E che ruolo gioca ogni componente? Successivamente, li presenteremo in dettaglio per te.

Il corpo della valvola funge da base di installazione per tutti i componenti. Deve resistere alla pressione del fluido e alla corrosione media e ha due funzioni fondamentali: in primo luogo, per correggere componenti come il sedile della palla e della valvola, garantendo che l'errore di coassialità sia ≤ 0,1 mm per evitare l'ingrosso; In secondo luogo, per isolare il mezzo dall'esterno per evitare perdite.

La chiave per la selezione del materiale sta nelle condizioni di lavoro: i corpi della valvola in ghisa sono scelti per condizioni di lavoro a bassa pressione e pulite a causa della loro elevata efficacia in termini di costi; 304/316 in acciaio inossidabile viene utilizzato per scenari di pressione media o corrosivi; e i corpi delle valvole in acciaio forgiato sono necessari per le condizioni di pressione ultra-alta, poiché la loro resistenza a compressione è superiore del 20% a quella dell'acciaio fuso. Attenzione dovrebbe anche essere prestata alla progettazione del canale di flusso: i canali di flusso a flusso intero riducono la resistenza al flusso del 50% rispetto ai canali di flusso ad angolo retto, rendendoli adatti per scenari sensibili all'energia.

La palla raggiunge l'apertura e la chiusura attraverso una rotazione di 90 °. Quando il foro attraverso la palla è allineato con la conduttura, la valvola è completamente aperta; Quando la superficie sferica della sfera blocca la tubazione, la valvola è completamente chiusa. La precisione della superficie ha un impatto maggiore sulla tenuta del materiale. Per le condizioni di lavoro generali, la rugosità superficiale deve essere ≤ ra 0,8 μm; Per scenari ad alta precisione, deve essere ≤ RA 0,2 μm, che può ridurre la velocità di perdita a meno di 0,1 ml/h. La scelta del materiale dipende dal mezzo: 304 acciaio inossidabile viene utilizzato per i media puliti, mentre le sfere rivestite con carburo di tungsteno sono necessarie per i media contenenti particelle, poiché questo rivestimento aumenta la resistenza all'usura di 5 volte.

Il sedile della valvola si adatta alla palla per ottenere la tenuta e la molla in basso può compensare l'usura della palla. Per le condizioni a bassa temperatura, vengono utilizzati sedi di valvola composita in fluorobber e politetrafluoroetilene (PTFE), che sono resistenti a basse temperature e mantengono l'elasticità. Per forti condizioni di lavoro corrosive, vengono selezionati i sedili della valvola PTFE e sono abbinati a molle di metallo per compensare la mancanza di elasticità.

Gli attuatori pneumatici sono divisi in tipi a doppio azione e ad azione singola. Gli attuatori a doppio azione sono guidati dall'alternanza di aspirazione d'aria ad entrambe le estremità, fornendo una coppia di grandi dimensioni. Sono adatti per le valvole di pressione media e di grande diametro e possono mantenere la posizione della valvola di corrente quando l'alimentazione dell'aria è tagliata. Gli attuatori ad azione singola sono guidati dalla pressione dell'aria e resettati da una molla. Possono chiudere automaticamente la valvola quando la fornitura d'aria viene interrotta, rendendoli adatti a scenari come l'industria petrolifera che richiede l'arresto di emergenza, con una velocità di risposta fino a 0,8 secondi. Quando si seleziona un attuatore, è necessario il calcolo della coppia: coppia = pressione fluida × diametro della valvola × Fattore di sicurezza (1,2-1,5), per evitare una coppia insufficiente o eccessiva.

Lo stelo della valvola collega l'attuatore e la sfera, trasmettendo coppia e prevenendo perdite. Per le condizioni ad alta temperatura, vengono utilizzate guarnizioni a soffietto invece di imballare i sigilli, che sono soggetti all'invecchiamento. Durante l'installazione di guarnizioni di imballaggio, devono essere installati a strati, con ogni strato sfaldato di 90 ° e compresso passo dopo passo per bilanciare le prestazioni di tenuta e la flessibilità operativa. Lo stelo della valvola è realizzato in acciaio inossidabile 316 per resistenza alla corrosione e prevenzione della ruggine.

Posizionatore: corregge la deviazione della posizione della valvola. Senza un posizionatore, la deviazione può raggiungere ± 5%, mentre con un posizionatore, la deviazione può essere controllata entro ± 0,5%. È adatto per scenari ad alta precisione come ingegneria chimica fine e può anche fornire allarmi di guasto in tempo reale.
Dispositivo manuale: viene utilizzato per il funzionamento di emergenza quando la fornitura d'aria non si guasta. Dotato di una struttura della frizione, non interferisce con il funzionamento pneumatico e può correggere la posizione della valvola durante la manutenzione.
Altri accessori: interruttori Limiti Segnali di posizione della valvola di alimentazione per garantire il circuito chiuso del sistema di controllo automatico; Gli indicatori di posizione facilitano l'ispezione in loco; Le interfacce di alimentazione dell'aria devono essere dotate di filtri per filtrare le impurità e prevenire l'ingranaggio dell'attuatore.

Il nucleo di avalvola a sfera pneumaticasi trova nel lavoro coordinato dei suoi componenti: il corpo della valvola porta la pressione, la sede della palla e della valvola garantisce la tenuta, l'attuatore fornisce forza trainante e gli accessori offrono garanzia. Durante la selezione e l'installazione, evitare incomprensioni come "solo considerando il diametro della valvola senza calcolare la coppia" e "trascurare il mezzo quando si seleziona materiali" assicurerà che la valvola funzioni in modo stabilmente e durabilmente, soddisfacendo vari requisiti di controllo dei fluidi.
