Guida per abbinare valvole con attuatori elettrici

autore: ATHENA GROUP

2025-10-15

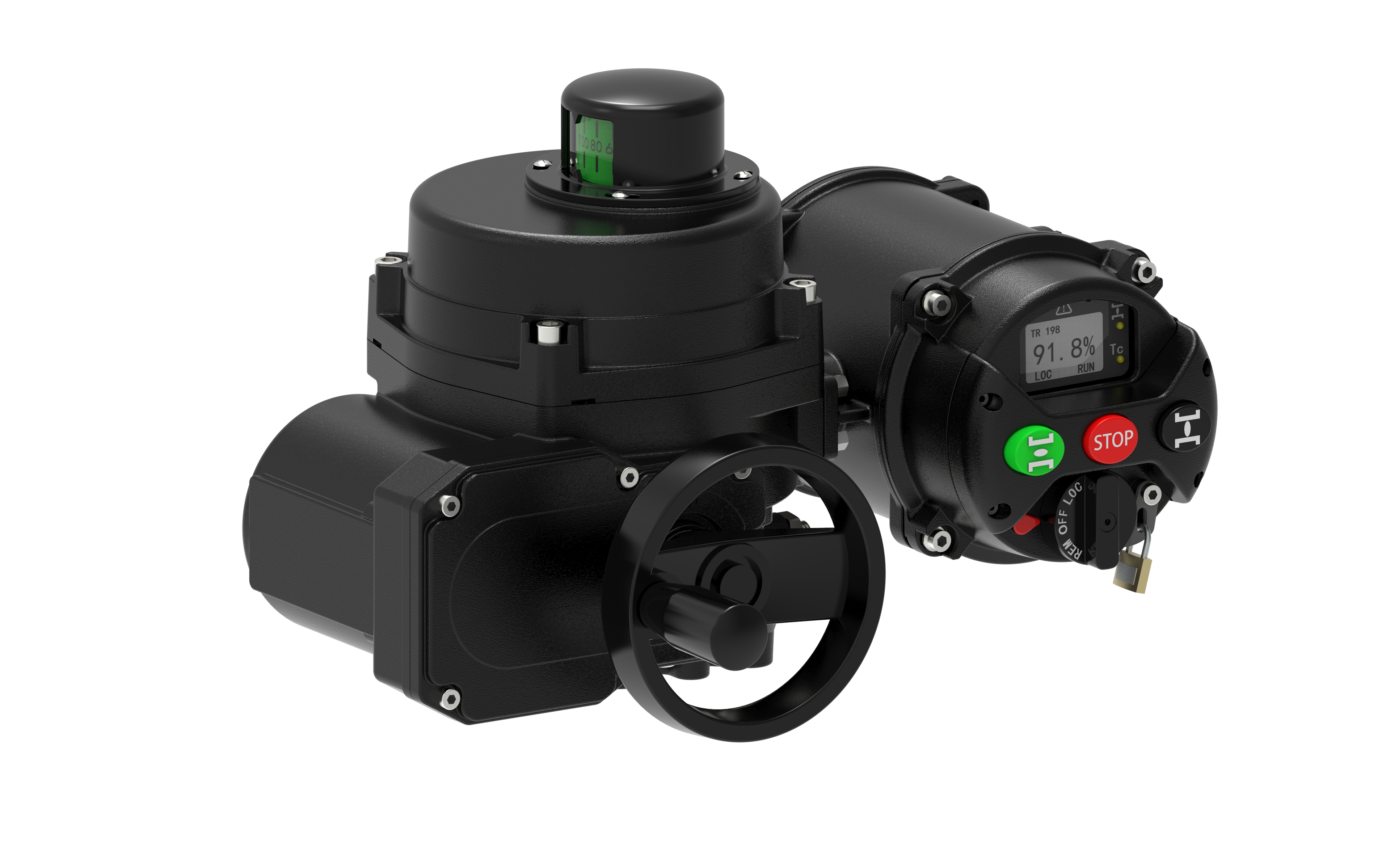

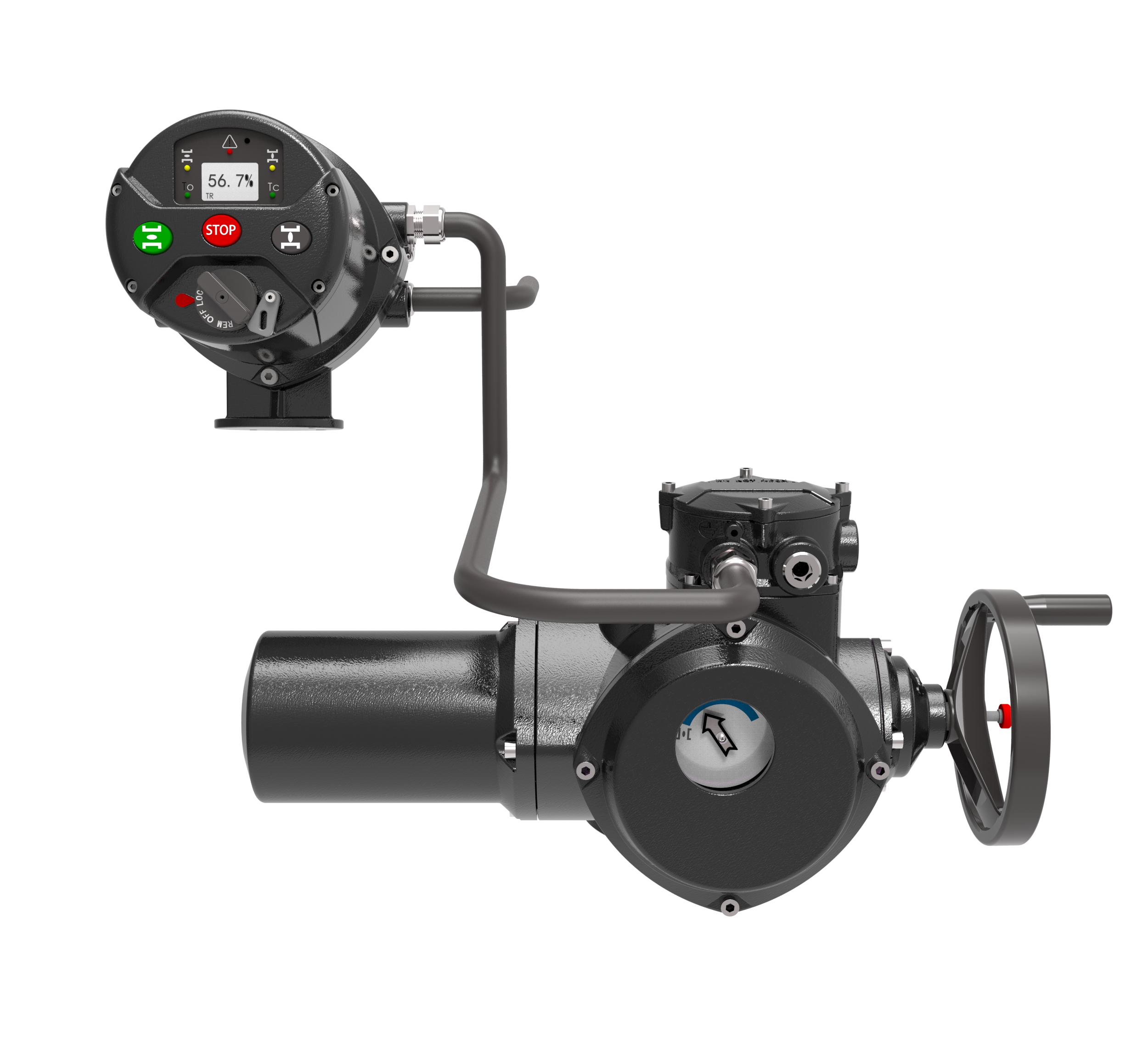

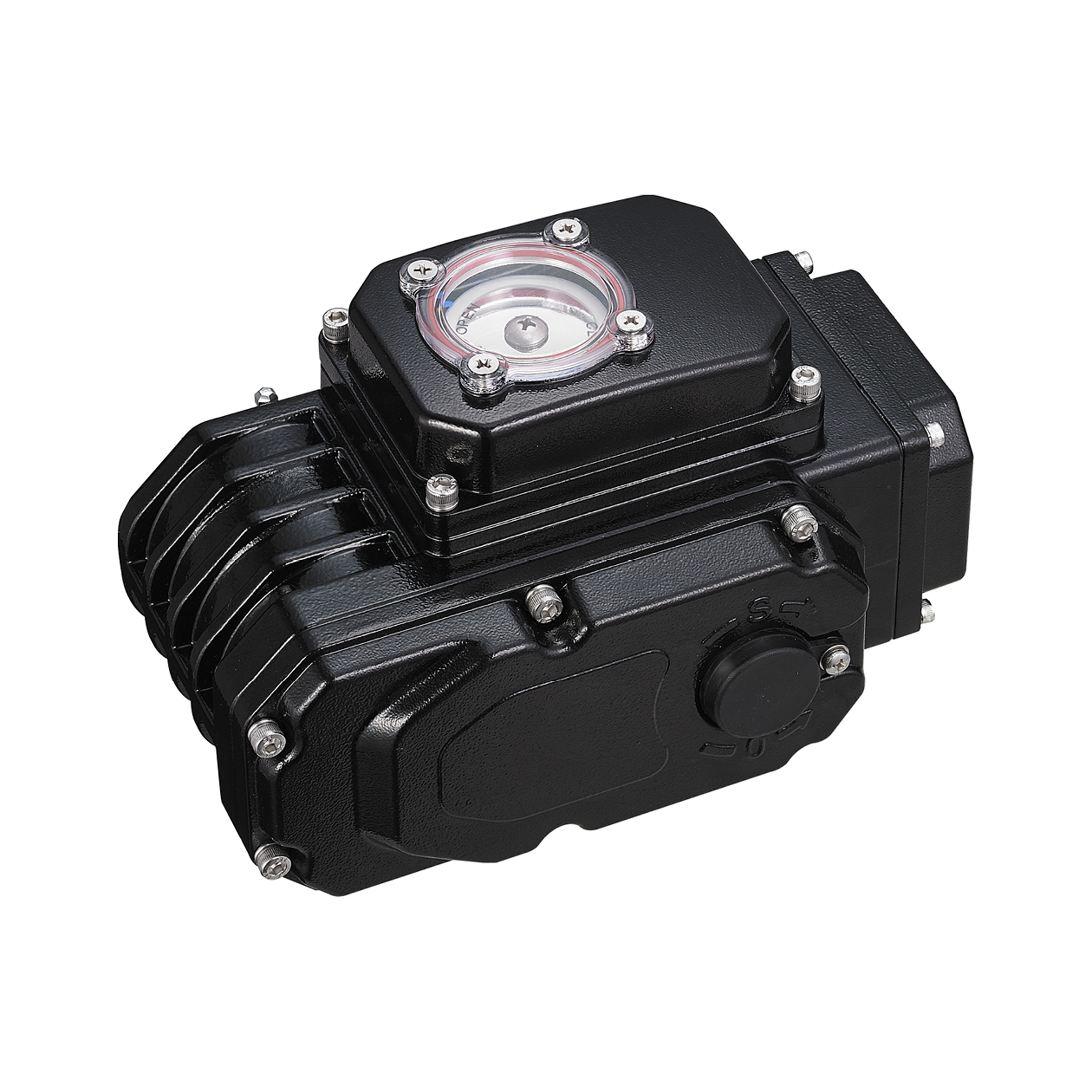

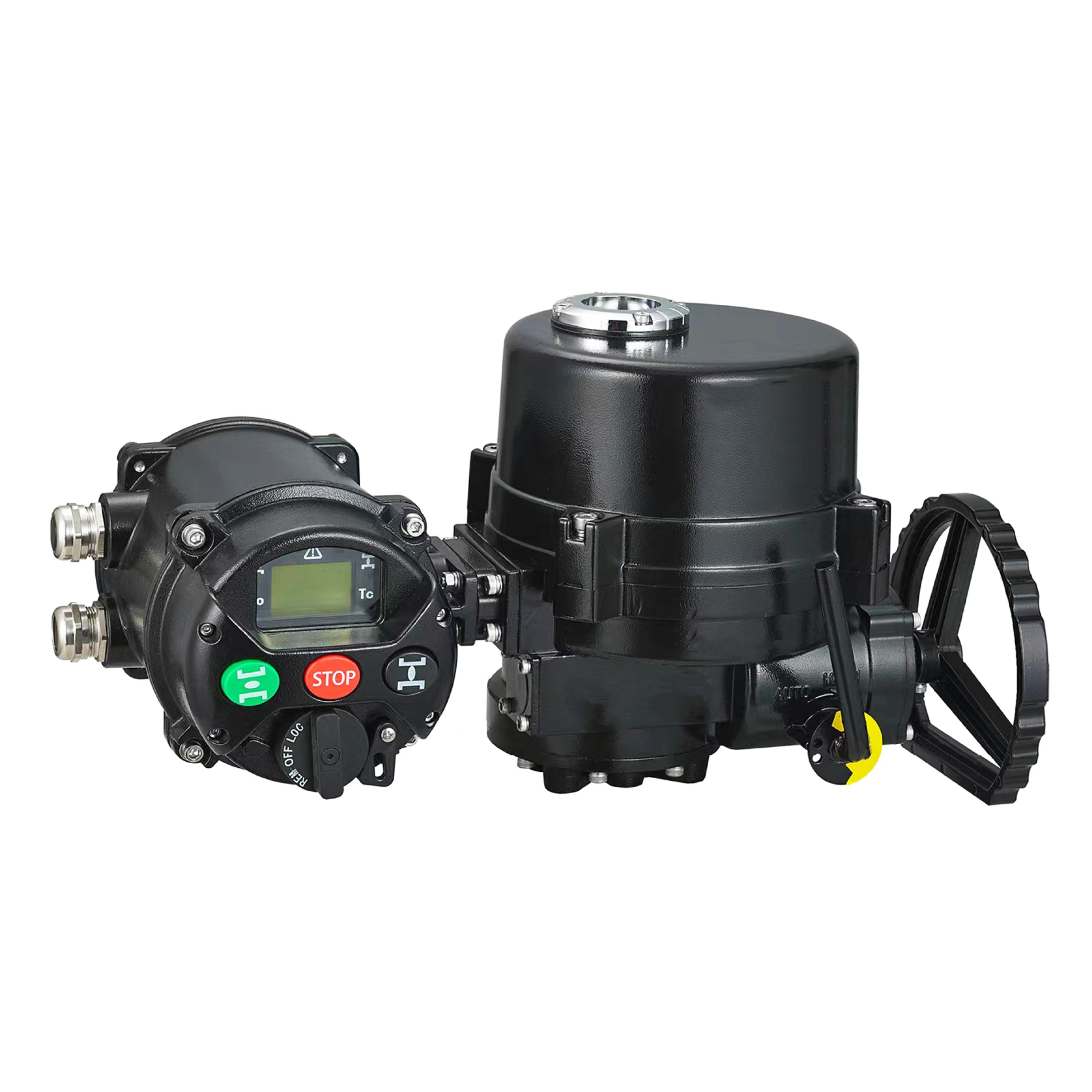

I metodi di connessione tra attuatori elettrici e valvole includono principalmente connessione a flangia, connessione filettata, connessione wafer, connessione a morsetto, connessione a saldatura, ecc. Ciascuno di questi metodi di connessione ha le proprie caratteristiche ed è adatto a diversi scenari applicativi. Secondo i sondaggi, il 28% dei problemi è causato da una scelta sbagliata dei metodi di connessione e da un'installazione non corretta. Pertanto, padroneggiare i metodi di connessione comuni traattuatorie valvole e i punti chiave della logica di abbinamento rappresentano una competenza fondamentale per ingegneri e acquirenti. Quando si seleziona un metodo di connessione adatto, è possibile fare riferimento agli attuatori elettrici Valentech, che sono compatibili con vari metodi di connessione delle valvole, funzionano in modo stabile e sono ampiamente utilizzati nel campo del controllo dell'automazione industriale. Questo articolo analizzerà le caratteristiche, gli scenari applicativi e le capacità di selezione di 4 tipi di metodi di connessione tradizionali per aiutarti a evitare la maggior parte dei problemi di corrispondenza errata.

1. Cinque metodi di connessione tradizionali tra attuatori elettrici e valvole

01 Connessione a flangia

Questa è la forma di connessione più comunemente utilizzata nelle valvole. In base allo standard internazionale ISO 5211, la flangia dell'attuatore e la flangia della valvola sono fissate rigidamente tramite bulloni per ottenere una trasmissione stabile della coppia. Le connessioni flangiate possono essere suddivise in più tipi in base alla forma della superficie del giunto, come tipo liscio, tipo concavo-convesso, tipo maschio-femmina, tipo con scanalatura trapezoidale, tipo di lente e tipo O-ring, adatti per valvole in diverse condizioni di pressione e temperatura. Il collegamento a flangia presenta i vantaggi di una comoda installazione e smontaggio e di una tenuta affidabile ed è più comune nelle valvole ad alta pressione e di grande diametro.

Scenari applicabili

Tipi di valvole: La maggior parte delle valvole industriali come valvole a farfalla, valvole a sfera, valvole a saracinesca, valvole a globo, particolarmente adatte per valvole di grande diametro superiori a DN80.
Condizioni di lavoro: Scenari con requisiti di alta pressione e coppia elevata.
Campi industriali: Petrolchimico, rete di condotte comunali, energia elettrica, trattamento delle acque e altri scenari con elevati requisiti di stabilità della connessione.

Punti chiave di selezione

Confermare le specifiche della flangia: Corrispondere alle corrispondenti specifiche ISO 5211 in base al diametro nominale e ai requisiti di coppia della valvola.
Controlla la compatibilità dei bulloni: Il numero e il diametro dei fori dei bulloni dell'attuatore e delle flange della valvola devono essere esattamente gli stessi per evitare la deformazione della flangia causata dall'installazione forzata.
Seleziona Accessori di tenuta: È necessario installare guarnizioni resistenti all'olio/resistenti alla temperatura sulla superficie di contatto della flangia per evitare perdite del fluido o ingresso di polvere esterna.

02 Collegamento del wafer

La connessione wafer è una forma di connessione che fissa direttamente la valvola, l'attuatore elettrico e le tubazioni su entrambe le estremità tramite bulloni, in modo che l'intero sistema possa essere strettamente combinato per ottenere un controllo e un funzionamento efficaci. Il metodo di connessione wafer ha le caratteristiche di una struttura semplice e di un'installazione conveniente ed è adatto a varie specifiche di valvole e attuatori e può soddisfare la maggior parte delle occasioni applicative.

Scenari applicabili

Campi vincolati nello spazio: Come terminali di condizionamento d'aria centralizzati (collegamento della valvola del fan coil), condutture delle navi (spazio ristretto in cabina), apparecchiature farmaceutiche (disposizione compatta in camere bianche).
Condizioni di lavoro di piccolo e medio diametro, media e bassa pressione: Tubazioni a media pressione ≤ PN16 (circa 1,6 MPa), diametro DN25 - DN300 per acqua, aria, olio leggero e altri fluidi.
Scenari con requisiti di smontaggio e montaggio rapidi: Come linee di produzione di alimenti e bevande (pulizia regolare e sostituzione delle valvole), sistemi di tubazioni temporanee di laboratorio.

Punti chiave di selezione

Confermare lo standard del wafer della valvola: Assicurarsi che l'interfaccia di installazione dell'attuatore sia compatibile con la struttura del wafer della valvola.
Corrisponde alle specifiche e ai materiali dei bulloni: Selezionare il numero di bulloni in base al diametro e alla pressione della valvola e per il materiale è preferibile l'acciaio inossidabile 304.
Limitare i confini delle condizioni di lavoro: Controllare rigorosamente la pressione media ≤ PN16 e la temperatura -20℃ ~ 120℃.

03 Connessione di saldatura

Il collegamento di saldatura tra l'attuatore elettrico e l'elettrovalvola è un metodo per collegare saldamente i due mediante saldatura. Questo metodo di connessione è solitamente adatto per apparecchiature che devono essere utilizzate stabilmente per lungo tempo, come i settori chimico, cartario, energetico e altre apparecchiature. La connessione di saldatura presenta i vantaggi di una buona tenuta della connessione, elevata affidabilità e durata di servizio relativamente lunga e generalmente non si verificano perdite d'acqua. È adatto solo per scenari senza requisiti di manutenzione o condizioni di lavoro estremamente difficili.

Scenari applicabili

Tipi di valvole: Valvole a globo e valvole a saracinesca in condizioni di lavoro speciali, come valvole per condutture sottomarine, valvole per centrali elettriche ad alta temperatura e alta pressione.
Condizioni di lavoro: Ambienti estremamente difficili (come acque profonde, deserto, officine chimiche altamente corrosive), scenari senza spazio per la manutenzione o costi di manutenzione estremamente elevati.
Campi industriali: Ingegneria navale (oleodotti sottomarini), industria nucleare (valvole in ambienti radioattivi), centrali elettriche ad alta temperatura (valvole ad alta temperatura per caldaie).

Punti chiave di selezione

Conferma la compatibilità dei materiali: Il materiale della base dell'attuatore (come acciaio al carbonio, acciaio inossidabile 316L) deve essere coerente con il materiale del corpo della valvola per evitare crepe causate da saldature di acciaio diverse.
Selezionare Processo di saldatura: La saldatura ad arco di argon è preferibile per condizioni di lavoro ad alta temperatura e in ambienti corrosivi è richiesto un trattamento anticorrosivo dopo la saldatura.
Valutare i costi di manutenzione: Verificare in anticipo se è necessaria la manutenzione durante il ciclo di vita dell'apparecchiatura. Se è necessaria una manutenzione frequente, è severamente vietato il collegamento tramite saldatura.

04 Connessione filettata

La connessione filettata è un modo per realizzare la connessione tra l'attuatore e la valvola attraverso l'azione di avvitamento delle filettature interne ed esterne. Secondo il principio di sigillatura, può essere suddiviso in sigillatura diretta e sigillatura indiretta. Con le caratteristiche di struttura semplice, peso leggero e comodo smontaggio e montaggio, è diventata una soluzione tipica per abbinare piccole valvole e attuatori ed è comunemente utilizzata in piccole valvole e attuatori, comprese valvole a farfalla, valvole a sfera, valvole a maschio, ecc.

Sigillatura diretta: Il filo stesso realizza la tenuta

Principio: Quando le filettature interne ed esterne sono serrate, l'accoppiamento stretto tra i profili filettati blocca direttamente il canale di perdita del fluido.
Caratteristiche: Non sono necessari elementi di tenuta aggiuntivi, la struttura è estremamente semplice, ma la precisione di lavorazione della filettatura è molto elevata e le vibrazioni a lungo termine possono facilmente causare l'allentamento della filettatura e il rischio di guasto della guarnizione aumenta con il tempo.
Scenari applicabili: Scenari di bassa pressione (≤1,6 MPa), diametro piccolo (DN6 - DN25) in cui il mezzo non è altamente corrosivo, come piccole tubazioni di laboratorio, collegamenti tra valvole del gas domestiche e attuatori.

Sigillatura indiretta: Affidarsi alle guarnizioni per migliorare la tenuta

Principio: La filettatura fornisce solo la "forza di fissaggio" per comprimere le superfici terminali di connessione dell'attuatore e della valvola e realizza la tenuta media attraverso la guarnizione di tenuta tra i due piani.
Caratteristiche: L'affidabilità della sigillatura è molto superiore a quella della sigillatura diretta. La guarnizione può essere selezionata in modo flessibile in base alle caratteristiche del mezzo e, quando la filettatura è allentata, la guarnizione può comunque mantenere la tenuta per un breve periodo.
Scenari applicabili: Scenari industriali di media e bassa pressione (≤4MPa), di piccolo e medio diametro (DN6 - DN50), come piccole valvole per strumenti chimici, connessione tra valvole di campionamento di apparecchiature farmaceutiche e attuatori.

05 Collegamento a morsetto

La connessione a morsetto è un metodo di connessione che realizza un rapido smontaggio e montaggio di attuatori elettrici e valvole con l'aiuto di componenti a morsetto. Il vantaggio principale è che può essere rapidamente separato o combinato senza attrezzi e può garantire la pulizia igienica della superficie di connessione, rendendolo la scelta principale nei settori con severi requisiti igienici come quello alimentare, farmaceutico e cosmetico. Il nucleo della connessione a morsetto è costituito da tre parti:

Corpo del morsetto: Solitamente realizzato in acciaio inossidabile, che genera una forza di serraggio radiale serrando i bulloni.
Elemento di tenuta: Utilizzare prevalentemente anelli di tenuta in gomma alimentare o politetrafluoroetilene.
Interfaccia di connessione: L'estremità di connessione dell'attuatore e della valvola deve essere trasformata in una forma di "giunto ad innesto rapido" per garantire che il morsetto possa adattarsi perfettamente.
Logica di sigillatura: Quando il morsetto è serrato, la forza radiale preme saldamente i giunti ad innesto rapido dell'attuatore e della valvola, comprimendo l'anello di tenuta centrale per deformarlo, riempiendo così lo spazio e bloccando il canale di perdita del fluido.
Scenari applicabili

Industrie igieniche: Alimentare, farmaceutico, cosmetico e altri settori con requisiti estremamente elevati di pulizia, dove le valvole devono essere frequentemente smontate per la pulizia e la sterilizzazione.
Scenari di smontaggio rapido a bassa pressione: Pressione media ≤1,6 MPa e scenari che richiedono smontaggio e montaggio rapidi.
Valvole di piccolo e medio diametro: Adatto per diametri prevalentemente DN15 - DN100, come il collegamento tra valvole a farfalla igieniche, valvole a sfera e piccoli attuatori elettrici.

Punti chiave di selezione

Corrispondenza agli standard comuni: Dare priorità alle norme igieniche generali internazionali sui giunti rapidi.
Seleziona i materiali degli anelli di tenuta: Selezionare in base alle caratteristiche del mezzo e ai requisiti igienici.
Limite di pressione e temperatura: I morsetti ordinari sono adatti per pressioni ≤1,6MPa e temperature -20℃ ~ 150℃; se è necessaria una pressione o una temperatura più elevata, è necessario selezionare fascette più spesse e anelli di tenuta resistenti alle alte temperature/alta pressione.

2. Tre malintesi comuni nella connessione tra attuatori elettrici e valvole

Anche se viene selezionato il metodo di connessione corretto, se l'installazione o la corrispondenza non sono corrette, causeranno comunque errori. Di seguito sono riportati 3 tipi di malintesi ad alta frequenza nel settore che devono essere evitati:

Malinteso 1: ignorare l'"adattamento della coppia" e utilizzare forzatamente connessioni di piccole dimensioni

Alcuni ingegneri utilizzano flange di piccole dimensioni (come F07) per collegare valvole a coppia elevata (come le valvole a farfalla DN200, che richiedono flange F10) per risparmiare sui costi, con conseguente sovraccarico dei bulloni della flangia. Dopo un funzionamento a lungo termine, i bulloni si rompono, gli attuatori cadono e persino gli steli delle valvole si piegano.
Approccio corretto: In base alla coppia nominale dell'attuatore e alla coppia richiesta dalla valvola, selezionare la specifica corrispondente del metodo di connessione (ad esempio, se la coppia ≥1000N・m, è necessario selezionare le flange F12 e superiori) e la capacità portante nominale dei componenti di connessione (bulloni, giunti) deve avere un margine di sicurezza superiore a 1,2 volte.

Malinteso 2: L'installazione eccentrica comporta una maggiore usura del sistema di alberi

Nel manicotto dell'albero o nel collegamento del giunto, se la deviazione di coassialità tra l'albero di uscita dell'attuatore e lo stelo della valvola supera l'intervallo consentito (come la deviazione del giunto elastico > 0,6 mm), si causerà l'usura del manicotto dell'albero, rumore anomalo dell'accoppiamento e persino sovraccarico e bruciatura del motore dell'attuatore.
Approccio corretto: utilizzare un comparatore per misurare la coassialità prima dell'installazione per garantire che la deviazione radiale ≤0,4 mm e la deviazione angolare ≤2°; quando si collegano le flange, utilizzare una livella per regolare il livello dell'attuatore e della valvola per evitare una forza irregolare sulla superficie della flangia.

Malinteso 3: La selezione impropria degli accessori di tenuta provoca perdite medie

Quando si collegano le flange, se il materiale della guarnizione non corrisponde alle condizioni di lavoro, ciò causerà l'invecchiamento e il cedimento della guarnizione, con conseguenti perdite medie; quando si collegano i manicotti dell'albero, se le viti di fissaggio non vengono serrate o il materiale si arrugginisce, il manicotto dell'albero potrebbe scivolare.
Approccio corretto: Selezionare le guarnizioni in base alla temperatura del fluido e alla corrosività; utilizzare acciaio inossidabile per le viti di fissaggio, serrarle con una chiave dinamometrica in base alla coppia specificata dopo l'installazione e apporre segni antiruggine.

3. Tabella di selezione rapida del tipo di connessione (scenario di corrispondenza rapida)

Per facilitare la selezione rapida, la tabella seguente riassume i parametri principali e gli scenari applicativi di 4 tipi di connessione per la corrispondenza comparativa diretta:

Tipo di connessione	Diametro valvola applicabile	Massima resistenza alla coppia	Difficoltà di installazione	Complessità di manutenzione e riparazione	Ambito dell'applicazione principale
Connessione a flangia (ISO 5211)	DN50 - DN1000+	≤5000N·m	Medio	Alto	Valvole industriali di grande diametro, condizioni di lavoro ad alta pressione
Connessione a morsetto	DN15-DN80	≤5000N·m	Basso	Medio	Valvole di piccolo e medio diametro, installazione rapida a bassa pressione
Connessione ad accoppiamento magnetico	DN25-DN200	≤1500N·m	Alto	Medio	Diversi centri dell'albero, oscillazione ad alta frequenza
Connessione di saldatura	Illimitato	Nessun limite superiore	Alto	Molto basso	Ambienti estremamente difficili, esenti da manutenzione e senza perdite

Conclusione: la chiave è la scelta del metodo di connessione corretto

Il collegamento tra un attuatore elettrico e una valvola non è un semplice processo di assemblaggio, ma una decisione globale che deve tenere conto del tipo di valvola, dell'intensità delle condizioni operative, dei requisiti di installazione e delle esigenze di manutenzione. Che si tratti della versatilità delle connessioni a flangia, della comodità delle connessioni a manicotto, della flessibilità delle connessioni di accoppiamento o delle prestazioni di tenuta delle connessioni saldate, solo abbinando accuratamente il metodo di connessione allo scenario specifico è possibile evitare guasti causati dalla rottura della connessione.
Se si verificano scenari speciali in progetti specifici, fornire parametri quali il DN della valvola (diametro nominale), i requisiti di coppia e la temperatura operativa. Siete invitati a comunicare con noi via e-mail inviando informazioni ak.pan@athenavalve.com.Sfruttando i nostri 20 anni di esperienza nel settore, vi forniremo soluzioni di connessione personalizzate e supporto tecnico per aiutare il vostro sistema di controllo dei fluidi a funzionare in modo efficiente, sicuro e stabile.
