Guía de selección de actuadores industriales: adaptación del tipo de actuador a la aplicación
autor: ATHENA GROUP
2026-04-22
La selección del actuador adecuado va más allá de los cálculos de par y los requisitos de voltaje. El tipo de actuador determina fundamentalmente cómo se comporta el conjunto de la válvula en las condiciones reales del proceso; si se equivoca, los problemas de confiabilidad surgirán inmediatamente después de la instalación.
Tipos de actuadoresDescripción general
Antes de profundizar en los criterios de selección, comprenda las tres categorías principales:

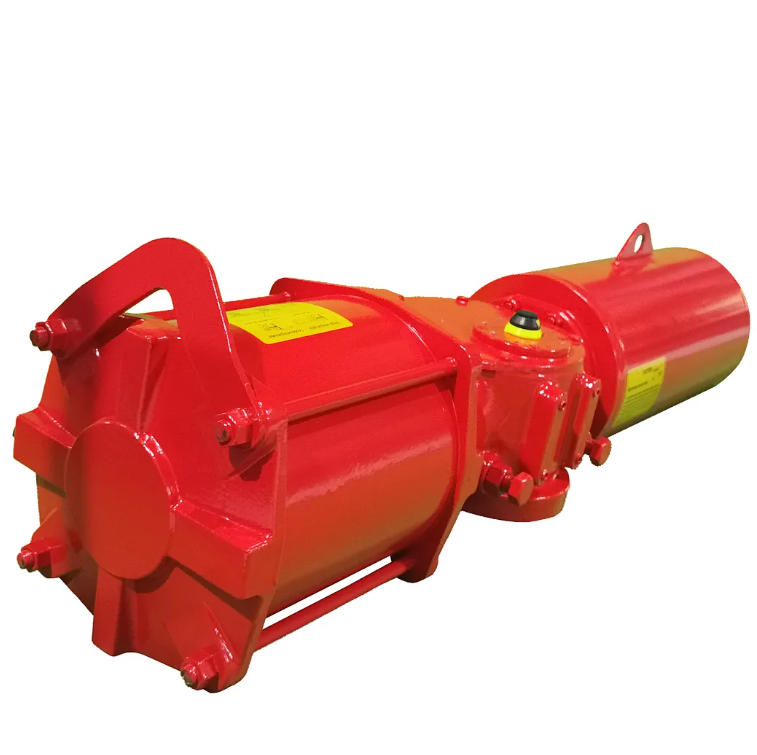

Actuadores neumáticosUtilice aire comprimido para generar movimiento lineal o giratorio. Responden rápidamente, entregan un alto torque en atmósferas explosivas (sin riesgo de chispas) y funcionan bien en ambientes hostiles. Las compensaciones: requieren infraestructura de aire comprimido y los diseños de retorno por resorte tienen posiciones fijas a prueba de fallas.

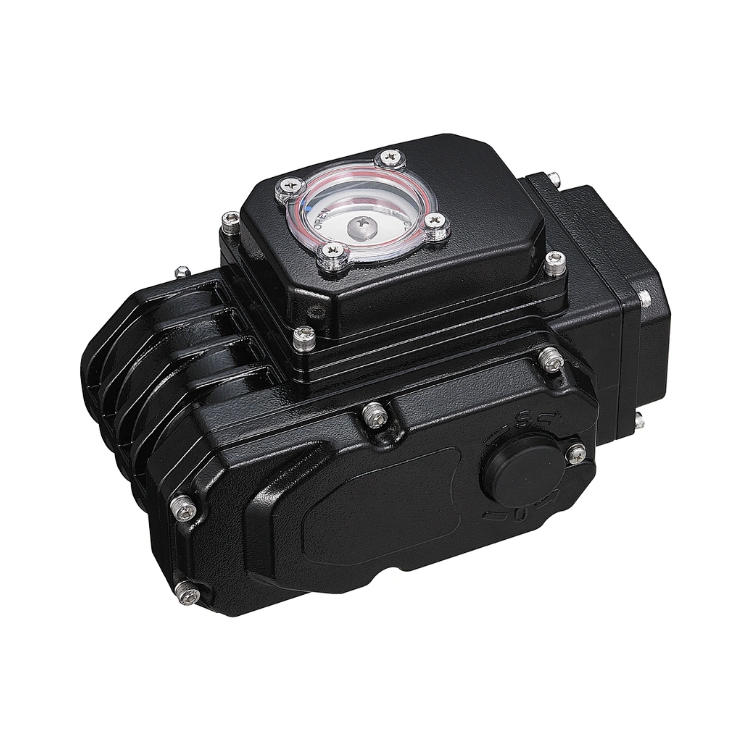

Actuadores eléctricosUtilice motores eléctricos para un posicionamiento preciso y una fácil integración con los sistemas de control. Ofrecen control de posición y par programable, señales de retroalimentación integradas y cableado sencillo. Las limitaciones: respuesta más lenta que la neumática, restricciones de temperatura debido al aislamiento del motor y diseños a prueba de explosiones añaden costos significativos.
Actuadores hidráulicosUtilice presión de fluido para obtener un par de torsión extremadamente alto. Se destacan en aplicaciones de servicio pesado que requieren un par elevado y sostenido. Los inconvenientes: requieren unidades de potencia hidráulica, sistemas más complejos y mayor mantenimiento.
Consideraciones específicas de la industria
Petróleo y gas
La protección contra explosiones (ATEX/IECEx) es obligatoria. Muchas instalaciones están remotas, lo que dificulta el acceso al mantenimiento. Los actuadores neumáticos dominan este sector porque:
- El aire comprimido existe para sistemas de aire de instrumentos.
- Sin riesgo de ignición eléctrica en áreas de Zona 0/1
- El retorno por resorte proporciona seguridad contra fallas sin respaldo de batería
- La respuesta rápida respalda el apagado de emergencia
Para tuberías, los actuadores neumáticos de cuarto de vuelta con movimiento giratorio se adaptan a válvulas de bola y de mariposa. Para estranguladores de boca de pozo que requieren una aceleración precisa, considere actuadores eléctricos con retroalimentación de posición.
Petroquímica y Refinación
Requisitos similares a los del petróleo y el gas con consideraciones adicionales:
- Las atmósferas corrosivas exigen yugos de acero inoxidable y revestimientos resistentes a la corrosión.
- Las aplicaciones de ciclos elevados (operación diaria) favorecen los diseños neumáticos con índices de ciclo adecuados
- El trazado de vapor alrededor de las válvulas puede requerir rangos de temperatura extendidos en los actuadores
Generación de energía
El servicio de agua y vapor crea desafíos específicos:
- Los entornos de alta humedad necesitan protección IP66 o superior
- Indicación de posición para cumplimiento normativo
- A prueba de fallos con retorno por resorte para válvulas de aislamiento de vapor y agua de alimentación
Los actuadores eléctricos son comunes en el sector energético para una fácil integración con los sistemas DCS; la retroalimentación de posición precisa respalda la operación automatizada.
Agua y aguas residuales
Este sector prioriza:
- Atmósferas corrosivas (cloro, sulfuro de hidrógeno)
- Instalación al aire libre que requiere protección contra la intemperie.
- Válvulas enterradas o sumergidas que necesitan clasificación IP68
- Instalación sencilla sin infraestructura de aire comprimido
Los actuadores eléctricos funcionan bien aquí: la mayoría de las instalaciones tienen energía confiable. La neumática ofrece ventajas donde ya existe aire comprimido para sopladores de aireación u otros equipos de proceso.
Procesamiento químico
La compatibilidad del material importa más allá del actuador:
- Acero inoxidable 316L o aleaciones exóticas para resistencia a la corrosión.
- Materiales de sellado compatibles con vapores de proceso.
- Temperaturas extremas desde procesos criogénicos hasta procesos de alta temperatura
Los actuadores neumáticos de yugo escocés destacan en aplicaciones de alta presión (hasta 150 bar) con su sellado guiado multipunto.
Parámetros de selección clave
Más allá del dimensionamiento básico del par, evalúe estos factores:
Válvulas Solenoide:
Los actuadores neumáticos requieren válvulas solenoides para su funcionamiento automático. Asegúrese de que los solenoides coincidan con la clasificación del área y tengan el tiempo de respuesta adecuado.
Comentarios de posición:
La automatización de procesos requiere cada vez más una indicación de posición para la monitorización remota. Considerar:
- Interruptores de límite (simples, confiables)
- Transmisores de posición (señal de 4-20 mA para integración DCS)
- Proficbus u otra integración de bus de campo para instalaciones inteligentes
Anulaciones manuales:
Los operadores necesitan operación manual cuando falla la energía o el aire. Los actuadores neumáticos suelen incluir accesorios de volante. Los diseños eléctricos tienen anulaciones manuales desembragables, pero verifique que el esfuerzo de operación manual sea razonable.
Condiciones ambientales:
Las temperaturas extremas, la humedad, el aire salado y la exposición a la arena aceleran diferentes modos de falla. Los actuadores fabricados en Italia como Valen-Tech suelen especificar rangos de temperatura más amplios (-60 °C a +250 °C) adecuados para entornos extremos.
Errores de selección comunes
- Sobredimensionamiento para mayor seguridad: una clasificación de torque excesiva acelera el desgaste del asiento y aumenta el costo del actuador. Base el dimensionamiento en el par de arranque real, no en cálculos teóricos generosos hasta el punto de desperdiciarlo.
- Ignorar la frecuencia de los ciclos: los ciclos frecuentes (cientos de ciclos por día) requieren actuadores con ciclos más altos, no solo un par más alto. Los diseños con retorno por resorte tienen un ciclo de vida finito; si lo exceden, la fatiga del resorte provoca fallas.
- Olvidar la posición de seguridad: ¿Qué sucede cuando falla el aire o la energía? La neumática con retorno por resorte se sitúa en una posición definida (abierta o cerrada). Los actuadores eléctricos sin respaldo de batería simplemente se detienen. Especifique basándose en los requisitos de seguridad del proceso, no en la conveniencia.
- Sin tener en cuenta el acceso para mantenimiento: los actuadores remotos en ubicaciones de difícil acceso requieren una mayor confiabilidad. Esto influye en la posibilidad de especificar actuadores premium frente a diseños estándar.
Conclusión
La selección de actuadores integra los requisitos del proceso, las condiciones ambientales, las capacidades del sistema de control y las realidades del mantenimiento. El actuador más barato rara vez ofrece el costo total más bajo: los problemas de confiabilidad generan costosos tiempos de inactividad. Invierta el esfuerzo adecuado en las especificaciones para evitar problemas que se manifiestan sólo después de la instalación.
