Prevención de condensación para cajas de control eléctrico de actuadores al aire libre: una solución completa para fallas por humedad y condensación
autor: ATHENA GROUP
2026-06-02
La condensación en las cajas de control eléctrico de los actuadores de válvulas es una causa frecuente y fácilmente pasada por alto de fallos de equipos en aplicaciones al aire libre como ingeniería química, servicios municipales de agua, sistemas de gas y centrales fotovoltaicas. Las variaciones diurnas de temperatura, la erosión del agua de lluvia y la infiltración de aire húmedo pueden provocar condensación interna en las cajas de control eléctrico, provocando cortocircuitos, fallas de señal, corrosión de las placas de circuito y atascos del actuador. Estos problemas provocan tiempos de inactividad de los equipos y mayores costos de operación y mantenimiento. Este documento analiza de manera concisa las causas, los peligros y las soluciones permanentes completas para la condensación en cajas de control eléctrico, ayudando a las empresas a resolver el problema de la condensación de los equipos exteriores.
I. ¿Qué es la condensación enCajas de control eléctrico?
Las cajas de control eléctrico del actuador de válvula exterior están diseñadas para proteger componentes de precisión, como placas de circuitos internos, terminales de cableado y módulos de accionamiento. En ambientes al aire libre con alta humedad y grandes diferencias de temperatura diurnas, el vapor de agua en el aire cerrado dentro de la caja de control se enfría y se condensa en gotas de líquido en la pared interior de la caja y la superficie de los componentes eléctricos: esto es condensación.
La condensación es un peligro oculto de humedad sin una acumulación obvia de agua, lo que dificulta su detección durante las inspecciones de rutina. La acumulación a largo plazo erosiona continuamente los componentes eléctricos, lo que los convierte en la causa principal de fallas frecuentes en los actuadores exteriores. También se debe tener en cuenta que los equipos con grados de protección IP65/IP67 solo bloquean el agua de lluvia y el polvo, no pueden aislar la infiltración de vapor de agua gaseoso y no pueden eliminar la condensación.
II. Peligros principales de la condensación en cajas de control eléctrico
La acumulación de condensación a largo plazo causa múltiples fallas en los equipos, lo que afecta la estabilidad del sistema y aumenta los riesgos de seguridad, operación y mantenimiento:

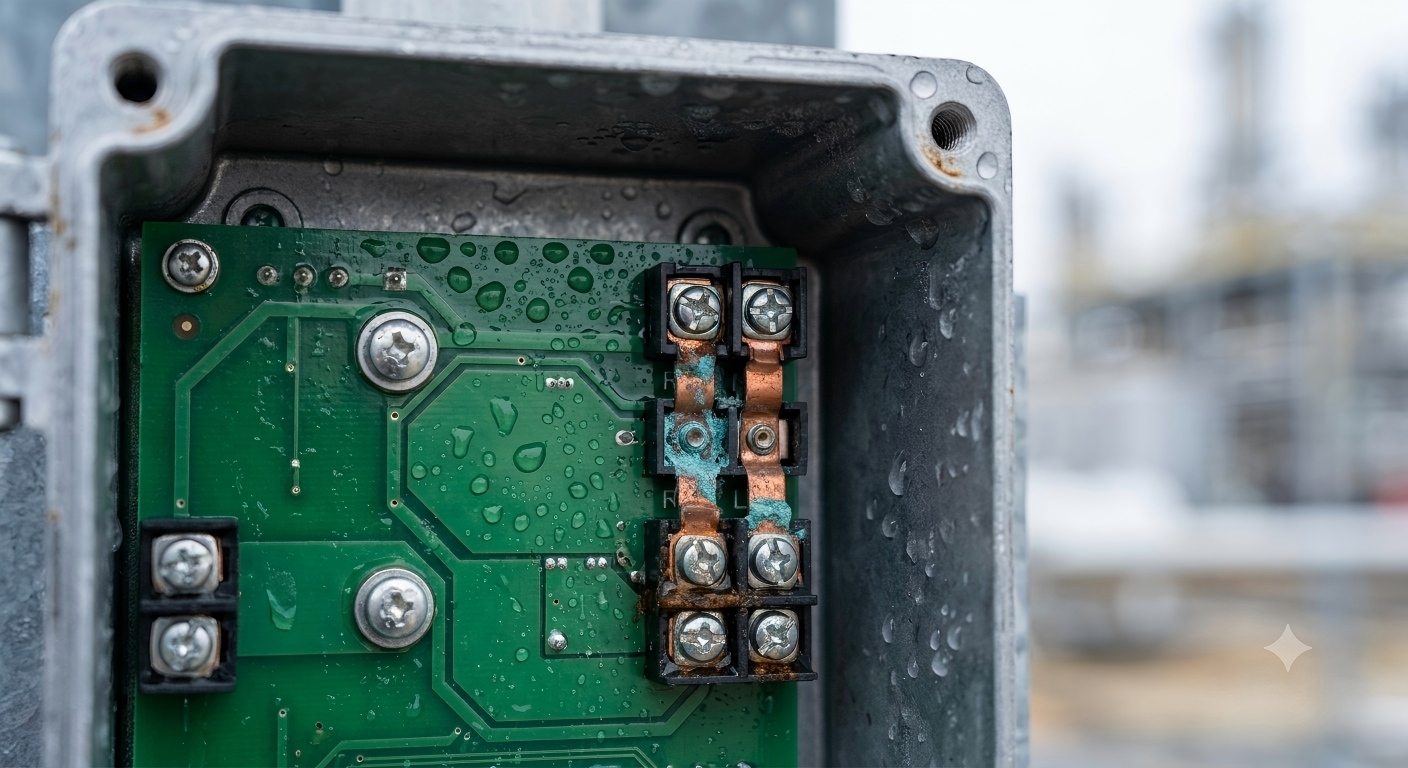

- Fallos eléctricos frecuentes: la condensación adherida a las placas de circuito y a los terminales de cableado provoca fácilmente microcortocircuitos, lo que provoca perturbaciones en la señal, fallos en el control remoto y mal funcionamiento de las válvulas, lo que interfiere con el funcionamiento normal de los sistemas de tuberías.
- Envejecimiento acelerado de los componentes: la humedad corroe los circuitos, los contactos metálicos y los terminales de cableado, lo que provoca oxidación, herrumbre y un contacto deficiente, lo que acorta significativamente la vida útil de los equipos de control eléctrico.
- Posibles riesgos para la seguridad: la condensación reduce el rendimiento del aislamiento interno del equipo, lo que provoca fácilmente fugas eléctricas en entornos con alta humedad y plantea riesgos para la seguridad eléctrica.
- Aumento de los costos de operación y mantenimiento: las fallas causadas por la condensación requieren tiempos de inactividad frecuentes para mantenimiento y reemplazo de piezas, lo que aumenta considerablemente los costos de mano de obra y pérdida de equipos.
III. Tres causas principales de la condensación
Identificar con precisión las causas fundamentales es la clave para resolver permanentemente la condensación. La condensación en aplicaciones al aire libre se debe principalmente a tres factores:
- Alternancia de diferencias de temperatura y condensación (causa principal): Las grandes diferencias de temperatura diurnas en el exterior hacen que el aire dentro de la caja se caliente y se expanda durante la exposición diurna, luego se contraiga y se enfríe durante la noche. El vapor de agua saturado precipita y se condensa en gotas adheridas a la superficie de los componentes del equipo.

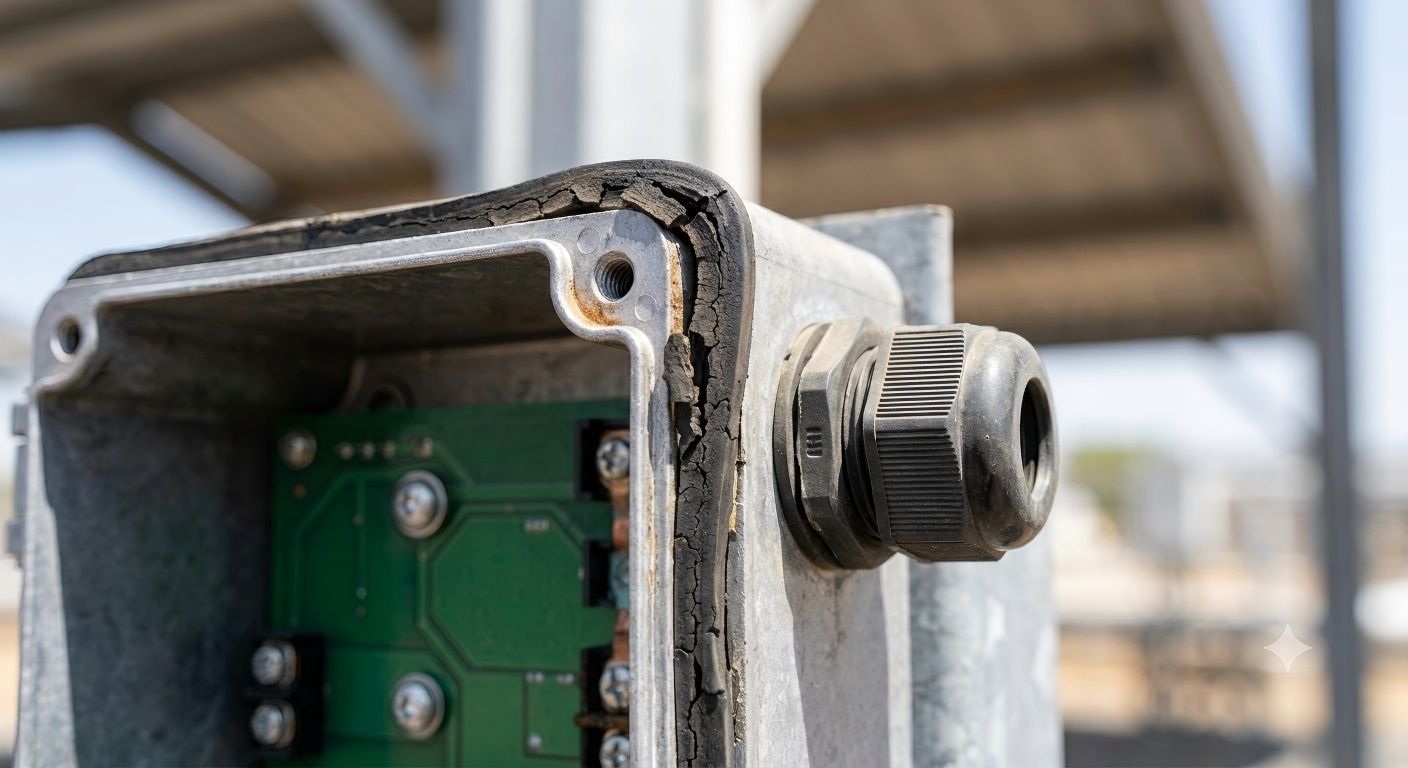

- Fallo del sello e infiltración de vapor de agua: la exposición prolongada a los rayos ultravioleta y la alternancia de temperaturas altas y bajas causan envejecimiento, endurecimiento y agrietamiento de las tiras de sellado; Los tornillos flojos después del mantenimiento del equipo y el mal ajuste del cuerpo de la caja crean espacios, lo que permite la infiltración continua de aire húmedo externo y la acumulación de humedad dentro de la caja.
- Falta de estructura de ventilación y drenaje: la mayoría de las cajas de control eléctrico convencionales están completamente cerradas sin estructuras de deshumidificación, ventilación o drenaje. La humedad dentro de la caja no se puede descargar, lo que genera un problema de condensación persistente de circuito cerrado.
IV. Solución completa de control y prevención permanente de la condensación
Basado en los principios básicos de bloqueo de la humedad mediante sellado, deshumidificación mediante ventilación, equilibrio de temperatura interna y externa y mantenimiento estable a largo plazo, se formula una solución completa para adaptarse a todas las condiciones de trabajo al aire libre y eliminar la condensación de la fuente:
1. Mejorar la protección del sellado para bloquear la intrusión de vapor de agua
Reemplace periódicamente las tiras de sellado y los conectores impermeables envejecidos, deformados y defectuosos; Apriete los tornillos de fijación flojos después del mantenimiento del equipo para asegurar un ajuste perfecto del cuerpo de la caja. Adopte juntas de sellado especiales resistentes a altas y bajas temperaturas y a los rayos ultravioleta para mejorar el rendimiento general de sellado en exteriores de la caja de control y cortar la ruta de infiltración del aire húmedo.
2. Equipar accesorios de ventilación para equilibrar la temperatura, la humedad y la presión del aire
Instale válvulas respirables impermeables y respiradores deshumidificadores en miniatura en cajas de control eléctrico completamente cerradas. Estos accesorios pueden bloquear el agua de lluvia y el polvo externos al mismo tiempo que logran la circulación de aire interna y externa, equilibran la diferencia de temperatura y la presión del aire dentro y fuera de la caja y descargan activamente la humedad interna. Se trata de una medida anticondensación universal de bajo coste y alta eficiencia adecuada para la mayoría de los escenarios exteriores convencionales.
3. Implementar dispositivos de deshumidificación especiales para condiciones de trabajo duras
Para ambientes hostiles con alta humedad y diferencias extremas de temperatura, como áreas costeras, regiones montañosas y estaciones de bombeo al aire libre, adopte una solución de deshumidificación combinada con módulos de calefacción y deshumidificación en miniatura integrados y desecantes a prueba de humedad. El módulo de calefacción reduce las diferencias de temperatura interna y externa para evitar la condensación del vapor de agua, mientras que el desecante absorbe continuamente la humedad residual dentro de la caja, logrando una doble protección a prueba de humedad y deshumidificación.
4. Optimice el entorno de instalación para reducir la interferencia ambiental
Instalar sombrillas y refugios a prueba de lluvia para los equipos cuando las condiciones lo permitan, para evitar la exposición solar directa y la erosión del agua de lluvia, y reducir el impacto de las diferencias de temperatura diurnas. Coloque el equipo lejos de áreas bajas inundadas y zonas mal ventiladas para minimizar la acumulación de humedad local.
5. Establecer mecanismos estandarizados de inspección y mantenimiento periódicos
Limpie periódicamente el polvo acumulado y la humedad residual dentro de la caja de control e inspeccione la integridad de las estructuras de sellado y el estado de funcionamiento de los accesorios de deshumidificación. Aumente la frecuencia de las inspecciones durante las temporadas de lluvias y los períodos de cambios drásticos de temperatura estacionales para eliminar de antemano los posibles riesgos de condensación.
V. Conceptos erróneos comunes sobre prevención para evitar un tratamiento ineficaz
Concepto erróneo 1: Los altos índices de protección pueden eliminar la condensación
Las clasificaciones de impermeabilidad IP solo protegen contra agua líquida y polvo, no pueden bloquear el vapor de agua gaseoso y no pueden resolver la condensación causada por diferencias de temperatura.
Concepto erróneo 2: los desecantes por sí solos pueden resolver permanentemente la condensación
Los desecantes sólo absorben la humedad temporalmente con una adaptabilidad limitada; no pueden lograr una deshumidificación a largo plazo cuando se usan solos y necesitan cooperar con estructuras de ventilación.
Concepto erróneo 3: un sellado más hermético significa un mejor efecto
El sellado completo sin canales de ventilación evita que se descargue la humedad interna y, en cambio, la acumulación continua empeorará la condensación.
Resumen
Condensación en exteriorescajas de control electricono es un fracaso intratable. El objetivo es abandonar la mentalidad única de impermeabilidad y adoptar una solución integral de sellado para bloquear la humedad + ventilación para deshumidificar + equilibrio de temperatura. La prevención científica de la condensación puede evitar eficazmente fallas en los equipos, como cortocircuitos, corrosión y anomalías de la señal, mejorar la estabilidad de operación de los equipos, extender la vida útil y reducir significativamente los costos de operación y mantenimiento a largo plazo para las empresas, lo que la convierte en una medida clave para la operación y el mantenimiento eficientes de los equipos de control industrial al aire libre.
