Cos'è un attuatore elettrico antideflagrante? Principi, caratteristiche, applicazioni e guida alla selezione
autore: ATHENA GROUP
2026-07-06
Dichiarazione di non responsabilità sui rischi: questo articolo funge solo da riferimento tecnico per la selezione dell'attuatore e non sostituisce l'analisi professionale di classificazione delle aree pericolose (HAC). L'installazione deve essere conforme alle normative locali; un funzionamento improprio può causare incidenti di sicurezza e perdite di proprietà.
1. Definizione

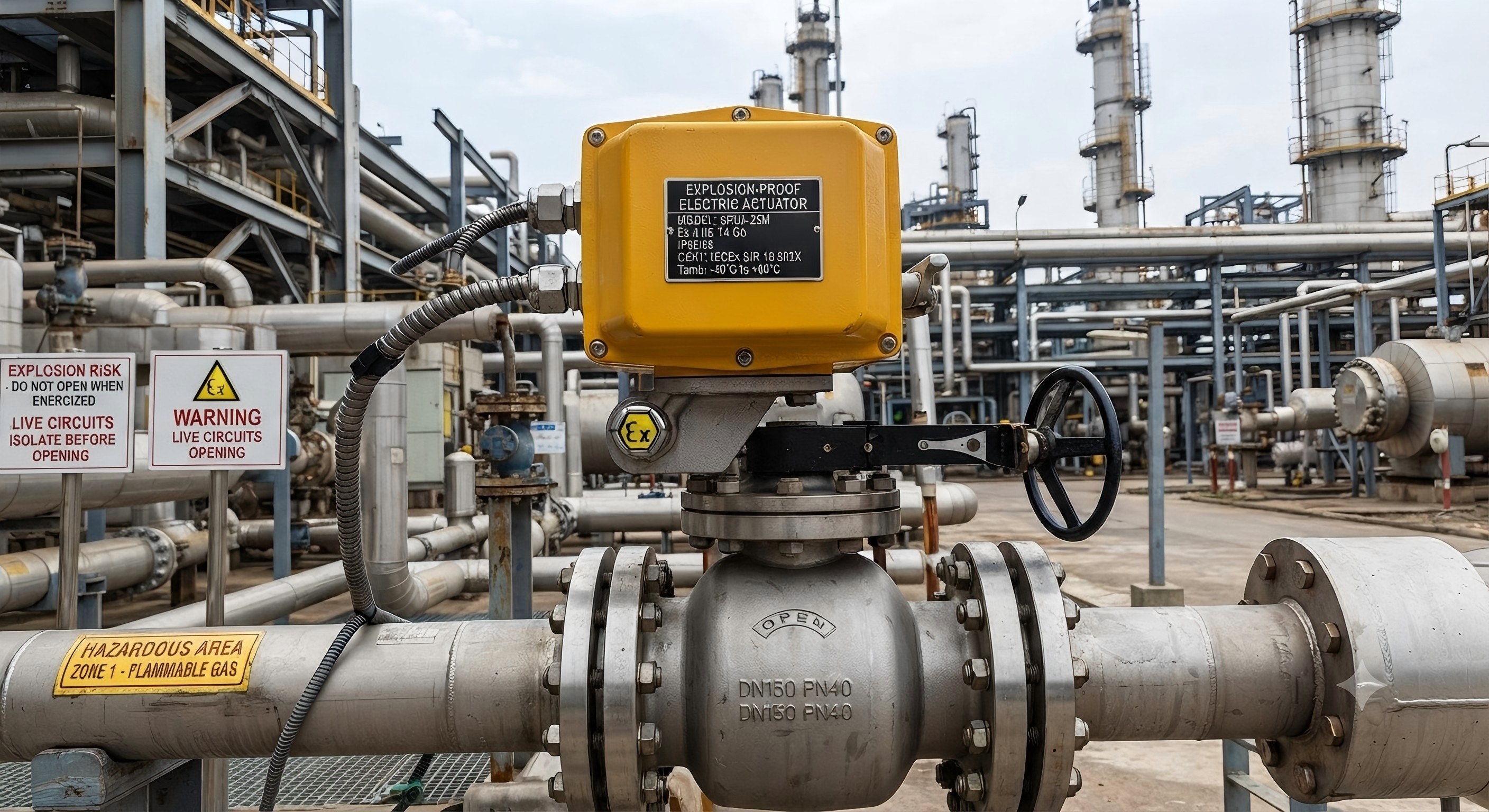

UNattuatore elettrico antideflagranteè un'unità di azionamento per valvole per aree pericolose infiammabili ed esplosive, che controlla l'interruttore e la modulazione della valvola per realizzare il controllo remoto dei media della pipeline. Gli attuatori ordinari producono scintille o un elevato calore superficiale che può innescare esplosioni in atmosfere pericolose. I modelli a prova di esplosione adottano speciali strutture di tenuta, ignifughe e a energia limitata per isolare le fonti di accensione interne da mezzi pericolosi esterni ed eliminare i rischi di esplosione, ampiamente utilizzati negli impianti chimici, petroliferi e di gas ad alto rischio.
2. Meccanismi antideflagranti
- A prova di fiamma (Ex d, mainstream): le custodie sigillate in alluminio pressofuso/ferro spesso formano camere a prova di fiamma. Scintille interne o piccole esplosioni sono contenute da alloggiamenti resistenti alla pressione; i giunti ignifughi raffreddano ed estinguono il gas caldo fuoriuscito per evitare l'accensione esterna, adatti alla maggior parte delle zone pericolose.
- A sicurezza intrinseca (Ex i): i circuiti a bassa potenza limitano l'energia interna. In condizioni normali o difettose non si verificano scintille di accensione o calore elevato, ideale per il controllo del segnale di zone ad altissimo rischio.
3. Standard e gradi di esplosione
Gli standard globali seguono la serie IEC 60079, in linea con China GB3836, EU ATEX/IECEx e North American UL/CSA/FM.
- Eurasian Ex d: design con raffreddamento a fiamma, ampiamente adottato; gradi comuni Ex d IIB T4, Ex d IIC T6 (T6 ha una temperatura superficiale inferiore, una maggiore sicurezza).
- North American XP: design del guscio resistente alla pressione per siti industriali locali.
4. Classificazione
- Multigiro: Per valvole a saracinesca/a globo, coppia elevata per condotte chimiche principali.
- Giro parziale: rotazione di 90° per valvole a sfera/farfalla, utilizzate in gasdotti e oleodotti.
- Corsa lineare: Movimento alternativo lineare per valvole di regolazione/farfalla precise.
5. Confronto con gli Attuatori Ordinari
- Involucro: alloggiamento semplice e sottile rispetto a un involucro ignifugo sigillato spesso
- Circuito: generazione di arco non protetto rispetto a design antiscintilla a energia limitata
- Applicazione: solo officine comuni rispetto ad aree pericolose esplosive della Zona 1/2
- Certificazione: nessun certificato antideflagrante rispetto alla certificazione ufficiale antideflagrante per il passaggio di ispezione di sicurezza
6. Scenari applicativi
Raffinerie di petrolio, stazioni di servizio, officine di rivestimento chimico/farmaceutico, impianti di idrogeno/biogas, officine di lavorazione di farina/polvere di alluminio, stazioni di GNL e gasdotti urbani.
7. Regole di selezione principale
- Corrisponde allo standard locale di esplosione, alla classificazione della zona e al grado di temperatura media.
- Selezionare la valvola corrispondente al tipo di attuatore: multigiro per saracinesca/globo, parziale giro per sfera/farfalla, lineare per regolatori.
- Calibrare la coppia/spinta in base alle dimensioni della valvola, alla pressione media e alla temperatura per evitare inceppamenti.
- Scegli tipi di bus commutabili, modulanti o intelligenti in base alle esigenze di automazione dell'impianto.
8. Riepilogo
Essendo componenti essenziali di controllo della sicurezza per le industrie ad alto rischio, gli attuatori antideflagranti eliminano i rischi di accensione elettrica tramite strutture ignifughe/intrinsecamente sicure secondo standard unificati globali. Evitare una selezione vaga di "antideflagrante universale"; soddisfare gli standard regionali e le condizioni di lavoro e organizzare un'installazione certificata per garantire un funzionamento sicuro a lungo termine.
