Attuatori pneumatici a doppio azione vs.

Tagliamo tra le schede tecniche e gli opuscoli.

Se stai specificando o mantenendo attuatori pneumatici, probabilmente ti sei fermato a questo crocevia:"Vado con ad azione singola o a doppio azione?"

Non è solo una casella di controllo tecnica. È una decisione che influisce sulla sicurezza, l'efficienza, l'onere di manutenzione, i costi energetici e se il tuo sistema continua a canticchiare ... o si ferma nel peggior momento possibile.

Non si tratta di quale sia "migliore". Riguarda quale sia unogiusto per la tua applicazione.

Ci immerciamo - nessun gergo senza spiegazione, nessuna lanugine di marketing. Solo vero compromesso di ingegneria, raccontato come un professionista esperto che ti attraversava una lavagna.

Attuatori ad azione singola-Il cavallo di battaglia "-ritorno"

Che cos'è esattamente un attuatore ad azione singola?

Pensalo come l'attuatore del minimalista.

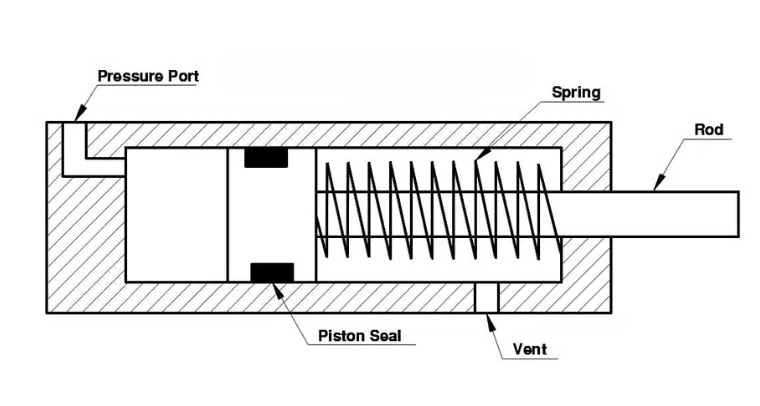

È alimentato dall'aria compressasolo una direzione- In genere per aprire una valvola o estendere un pistone. Tornare? Non chiede più aria. Invece, si appoggia su unmolla meccanicaPer tornare alla posizione predefinita.

Ecco perché lo sentirai spesso chiamato aAttuatore "Spring-Return".

È elegantemente semplice: l'aria spinge, tiri a molla. Un input, un output, un meccanismo difettoso cotto a destra.

Come funziona effettivamente (senza il discorso del libro di testo)

Immagina di avere una valvola che deve rimanere chiusa a meno che non lo dica attivamente per aprire.

Si invia un soffio di aria compressa → mosse pistone → Valve si apre.
Si taglia l'aria → la molla prende il sopravvento → la valvola si chiude.

La primavera non è solo una comodità: è la tua polizza assicurativa. Se la fornitura di aria fallisce, perde o viene tagliata durante un'interruzione di corrente? La primavera garantisce che la tua valvola sia impostata su uno stato noto e sicuro.

Non è una caratteristica: è unFilosofia di sicurezza.

Dove brilla ad azione singola (e dove inciampa)

I vantaggi - perché potresti innamorarti

1. Fail-safe by Design
   Nei sistemi critici - pensa a elaborazione chimica, arresto di emergenza o controlli della caldaia - tuBisognoLa tua valvola tornerà in una posizione sicura quando le cose vanno di lato. L'azione singola fornisce che non sono richiesti sistemi logici o di backup extra.

2. Consumo d'aria inferiore = costi operativi più bassi
   Dal momento che stai usando l'aria solo per metà del ciclo, il compressore funziona di meno. Oltre migliaia di cicli, che si sommano: nel risparmio energetico, nell'usura ridotta sugli essiccatori d'aria e nel dimensionamento del compressore più piccoli.

3. Più semplice = più economico (di solito)
   Meno porte, nessun circuito a doppio aria, collettori di valvole meno complessi. Ciò significa un costo iniziale inferiore, un'installazione più semplice e una risoluzione dei problemi spesso più semplice.

4. Comportamento prevedibile nelle modalità di fallimento
   VoiSapereDove finirà se l'aria è persa. Tale prevedibilità è oro nei sistemi strumentati di sicurezza (SIS) o applicazioni classificate con SIL.

I limiti - dove potrebbe deluderti

1. La forza di primavera non è perfetta (o permanente)
   Le spunti si degradano. Abbondano. Le variazioni di temperatura influiscono sulla loro tensione. Nel tempo, la tua posizione di "fallimento" potrebbe andare alla deriva-o peggio, le pause di primavera e il tuo attuatore ... rimane fermo. Questa è una modalità di guasto silenziosa che molti dimenticano di pianificare.

2. Prestazioni asimmetriche
   L'apertura (alimentato d'aria) è forte e veloce. La chiusura (alimentata a molla) è più lenta e più debole-e quella forza diminuisce mentre la molla si comprime. Se la tua applicazione necessita di uguale velocità o forza in entrambe le direzioni? Questo non è vero.

3. Precisione e controllo limitati
   Stai combattendo l'isteresi primaverile e le curve di forza non lineari. Non aspettarti una ripetibilità a livello di micron o un controllo modulante regolare. Questo è on/spento, un territorio aperto/vicino.

4. Non costruito per cicli alti
   Ogni ciclo è un colpo di martello a quella primavera. A 10 cicli/ora? Bene. A 10 cicli/minuto? Sei in tempo preso in prestito.

Casi d'uso nel mondo reale: dove li troverai a fare le loro cose

• Apparecchi di serraggio- Tenendo un pezzo durante la lavorazione. L'aria lo blocca, la primavera lo rilascia. Semplice. Affidabile.
• Pins di espulsione in modanatura in plastica- L'aria spinge la parte fuori dallo stampo, la molla ripristina il perno. Niente confusione.
• Sollevamento di tavoli o jack- L'aria solleva il carico, la molla lo abbassa. Ottimo per l'uso intermittente.
• Valvole di emergenza o valvole di soccorso- L'impostazione predefinita deve aprirsi o chiudere durante il guasto? Spring-Return è il tuo angelo custode.

Attuatori a doppio azione-The Precision Powerhouse

Cosa distingue a doppio azione?

Dimentica le molle. Dimentica l'asimmetria.

Gli attuatori a doppio azione sonocompletamente alimentato in entrambe le direzioni- estendereERetratto: usando aria compressa su entrambi i lati del pistone.

Due porte d'aria. Due segnali di controllo. Comando totale sul movimento. Nessun compromesso.

Questo è l'attuatore che scegli quando hai bisognoForza equilibrata, alta velocità, posizionamento di precisione o durata ad alta ciclo.

Come funziona (l'elegante fisica di esso)

Immagina un pistone all'interno di un cilindro. L'aria entra nella porta A → spinge il pistone a destra → Valve si apre.
L'aria entra nella porta B → spinge il pistone a sinistra → si chiude la valvola.

Nessuna sorgenti. Nessun gravità assiste. Solo una forza pneumatica pura e controllata - altrettanto forte e veloce in entrambe le direzioni.

Perché entrambi i colpi sono alimentati all'aria, ottieni:

• Output di forza costante dall'inizio alla fine
• Profili di velocità simmetrici
• Punti di arresto precisi (con la valvola e i controlli giusti)
• Nessun punto di usura meccanica come le molle

Non è solo "più potente" - èpiù controllabile.

Perché gli ingegneri raggiungono il doppio azione (e quando ne pentiranno)

I punti di forza - dove domina

1. Mozione simmetrica e ad alte prestazioni
   Hai bisogno di aprire e chiudere con la stessa velocità e forza? Consegna a doppio azione. Perfetto per movimenti sincronizzati o bilanciamento del carico.

2. Costruito per la resistenza
   Nessuna sorgente per la fatica. Nessuna usura asimmetrica. Questi attuatori ridono di oltre 100.000 cicli. Se la tua macchina funziona 24 ore su 24, 7 giorni su 7, questo è il tuo corridore di maratona.

3. Posizionamento di precisione (con i controlli giusti)
   Abbinato a una valvola proporzionale o posizionatore, puoi fermare quel pistone ovunque nella sua corsa. Hai bisogno del 30% aperto? 75% esteso? Fatto.

4. Tempi di risposta più rapidi
   Il ritorno ad aria alimentata non significa aspettare una molla per decomprimere. Critico nell'automazione ad alta velocità, al pick-and-place o al sequenziamento rapido.

5. Più compatto per la stessa forza
   Poiché stai usando aria su entrambi i lati, puoi spesso usare un foro più piccolo per ottenere la stessa forza di un'unità ad azione singola. Salva spazio. Risparmia di peso.

I compromessi-il prezzo del potere

1. Aria affamata
   Stai consumando aria su ogni singolo colpo: aperto e vicino. Il tuo compressore funzionerà di più. La tua bolletta energetica noterà. Pianifica per questo.

2. Costo iniziale più elevato
   Valvo più complessi (valvole 5/2 o 5/3), doppie linee d'aria, potenzialmente più sensori. Il bom si somma.

3. Nessun fallimento incorporato
   Perdere la pressione dell'aria? L'attuatore si ferma. Proprio dove si trova. Ciò potrebbe significare una valvola bloccata a metà apertura durante un arresto. Pericoloso? Forse. Avrai bisogno di soluzioni esterne (bacini d'aria, freni meccanici o controlli logici) per gestire le modalità di errore.

4. Controllo e manutenzione più complessi
   Due circuiti d'aria a Plumb. Due segnali da gestire. Più potenziali punti di perdita. Più per sbagliare - e più abilità necessarie per risolverlo.

Dove vedrai a doppio azione in azione

• Braccia robotiche e celle di automazione-movimento preciso, ripetibile e ad alta velocità in entrambe le direzioni? Obbligatorio.
• Trasportatori dei trasportatori e cancelli- commutazione rapida e affidabile in un ciclismo costante? L'azione doppia prospera qui.
• Machine Tools (tornio, mulini, pressioni)-dove l'alimentazione controllata, la forza di serraggio e la ripetibilità sono non negoziabili.
• Valvole di processo in loop non di sicurezza critici-dove sono necessari il controllo modulante o l'arresto stretto e un fallimento a metà colpo non causerà una catastrofe

Attuatori a doppia azione a doppia azione pneumatica Comparsion testa a testa

Criteri	Ad azione singola	Doppio azione
Fonte di energia	Air (One Way) + Spring (Return)	Aria (in entrambi i modi)
Comportamento del fallimento	✅ Ritorna in una posizione sicura definita	❌ Stop in posizione (richiede componenti aggiuntivi)
Forza simmetria	❌ asimmetrico (primavera più debole)	✅ Forza simmetrica e coerente
Precisione e controllo	❌ limitato (on/off)	✅ alto (con valvori e controllo adeguati)
Vita ciclo	⚠️ Limitato per fatica primaverile	✅ Eccellente (nessuna molle da indossare)
Consumo d'aria	✅ basso (mezza ciclo alimentato)	❌ alto (alimentato a ciclo completo)
Costo iniziale	✅ inferiore	❌ più alto
Complessità di manutenzione	✅ semplice	❌ più complesso
Meglio per	App di sicurezza, a basso ciclo, app di bilancio	Ciclo alto, precisione, velocità, controllo

Come scegliere: il quadro decisionale dell'ingegnere

Non indovinare. Non default.Poni queste domande:

1. "Cosa succede se perdo la pressione dell'aria?"

→ Se "catastrofe", scegliad azione singola(Resto di primavera = sicurezza automatica).
→ Se "inconveniente",doppio azioneVa bene, ma pianifica la tua strategia in modalità fallimento.

2. "Quanti cicli al giorno/ora?"

→ <100 cicli/giorno?< 100 cycles/day? Ad azione singolapuò gestirlo.
→> 1.000 cicli/giorno?Doppio azione- Le tue sorgenti ti ringrazieranno.

3. "Ho bisogno di posizionamento di precisione o controllo modulante?"

→ Simple Open/Close?Ad azione singola.
→ Hai bisogno di fermarsi al 40% di ictus? Tenere posizioni intermedie?Posizionatore a doppio azione +.

4. "Qual è il mio budget energetico?"

→ stretto su kWh?Ad azione singolasalva aria.
→ Hai la capacità del compressore di risparmiare?Doppio azionenon ti trattenerà.

5. "Qual è il livello di abilità del mio team di manutenzione?"

→ Risorse limitate?Ad azione singola= meno punti di guasto.
→ Tecnici qualificati sul personale?Doppio azione= Più capacità, più complessità.

6. "Lo spazio o il peso è premium?"

→ Hai bisogno di una forza massima nello spazio minimo?Doppio azionespesso vince.

Non esiste un "migliore" universale.

• Ad azione singolaè il tuo compagno leale, semplice, di sicurezza. Non ti stupirà con velocità o precisione, ma salverà la pancetta quando la potenza fallisce.
• Doppio azioneè il tuo atleta ad alte prestazioni. Veloce, forte, preciso - ma richiede più carburante, più cure e più pianificazione.

Il tuo compito non è scegliere l'attuatore "migliore". È per abbinare lo strumento all'attività.

Conosci le tue priorità:
→ sicurezza? → single.
→ velocità e cicli? → Doppio.
→ Precisione? → Doppio.
→ Budget e semplicità? → single.

Progettare con intenzione. Specificare con fiducia.

E se mai in dubbio?
Predefinito per la sicurezza. Quindi ottimizza.

Hai un'applicazione specifica con cui stai lottando? Descrivilo - Tipo di valvola, velocità del ciclo, tolleranza in modalità di errore, vincoli di spazio - e ti dirò quale attuatore. Nessun costo. Solo una buona ingegneria.
